Broyeur à marteaux FD
Optimisé pour le broyage fin
- Pour des débits moyens à élevés
- Broyage fin, jusqu’à 98 % < 400 μm possible
- Mailles les plus fines : de 0,75 à 2 mm
- Remplacement rapide et facile du tamis à l’arrêt
Solution recommandée
Solution possible
Conçu pour répondre aux exigences du broyage fin
Les broyeurs à marteaux de notre gamme FD représentent l’ultime stade de développement de nos broyeurs éprouvés à large chambre et nous les avons spécialement optimisés pour le broyage fin dans la plage < 800 μm. Pour cette raison, ils conviennent tout particulièrement aux recettes exigeantes du domaine des aliments destinés aux animaux de compagnie et aux poissons, mais aussi au broyage d’autres produits sujets à des spécifications similaires, comme p. ex. la de farine de bois.
Vos avantages
Le broyage efficace aux débits élevés
- Zone d’impact optimisée par des platines d’impact implantées de part et d’autre de l’ouverture de chargement
- Pour obtenir une granulométrie encore plus fine et réduire la plage de celle-ci, des bandes d’impact en Hardox sont livrables en option
- Stabilisation des grilles fines et de ce fait minces au moyen d’un panier de support
- Les étanchéités spéciales équipant des grilles empêchent la pénétration de granules hors plage dans le produit
- On peut faire varier la distribution granulométrique en modifiant la vitesse circonférentielle des marteaux (au moyen d’un convertisseur de fréquence), la grosseur des perforations des grilles et la configuration des marteaux
Fonctionnement fiable et une longue vie utile
- Construction soudée robuste en acier conçue pour le service continu dans l’industrie (24/7)
- Chambre de broyage équipée d’éléments d’usure faciles à échanger afin de protéger le corps
- Rotor de conception optimisée, dynamiquement équilibré et à longue vie utile,
- Rotor de conception optimisée pour une longue vie utile, équilibré dynamiquement, fonctionnement dans les deux sens de rotation
Haute disponibilité, donc temps d’arrêt réduits
- Échange rapide et facile des marteaux grâce à notre châssis porte-marteaux. L’échange individuel des marteaux s’effectue en dehors de la chambre.
- Grâce au deuxième châssis porte-marteaux, la machine redevient immédiatement opérationnelle
- Rotor à court temps d’arrêt après coupure < 6 min sans user du frein<
- Accès simple et rapide à l’intérieur de la machine grâce aux portes à large angle d’ouverture
- Les éléments de grille (épaisseur maxi des tôles = 2 mm) en 4 parties et sans cadre permettent un échange facile et instantané par segment individuel
Sécurité homme-machine optimisée
- Surveillance de l’arrêt avec verrouillage de la porte
- Exécution résistante aux déflagrations et empêchant la propagation des flammes (0,4 bar)
- Exécution suivant ATEX Zone 21 (II 2 D) à l’intérieur et Zone 22 (II 3 D) à l’extérieur livrable en option
Système à châssis porte-marteaux pour un échange simple et rapide des marteaux

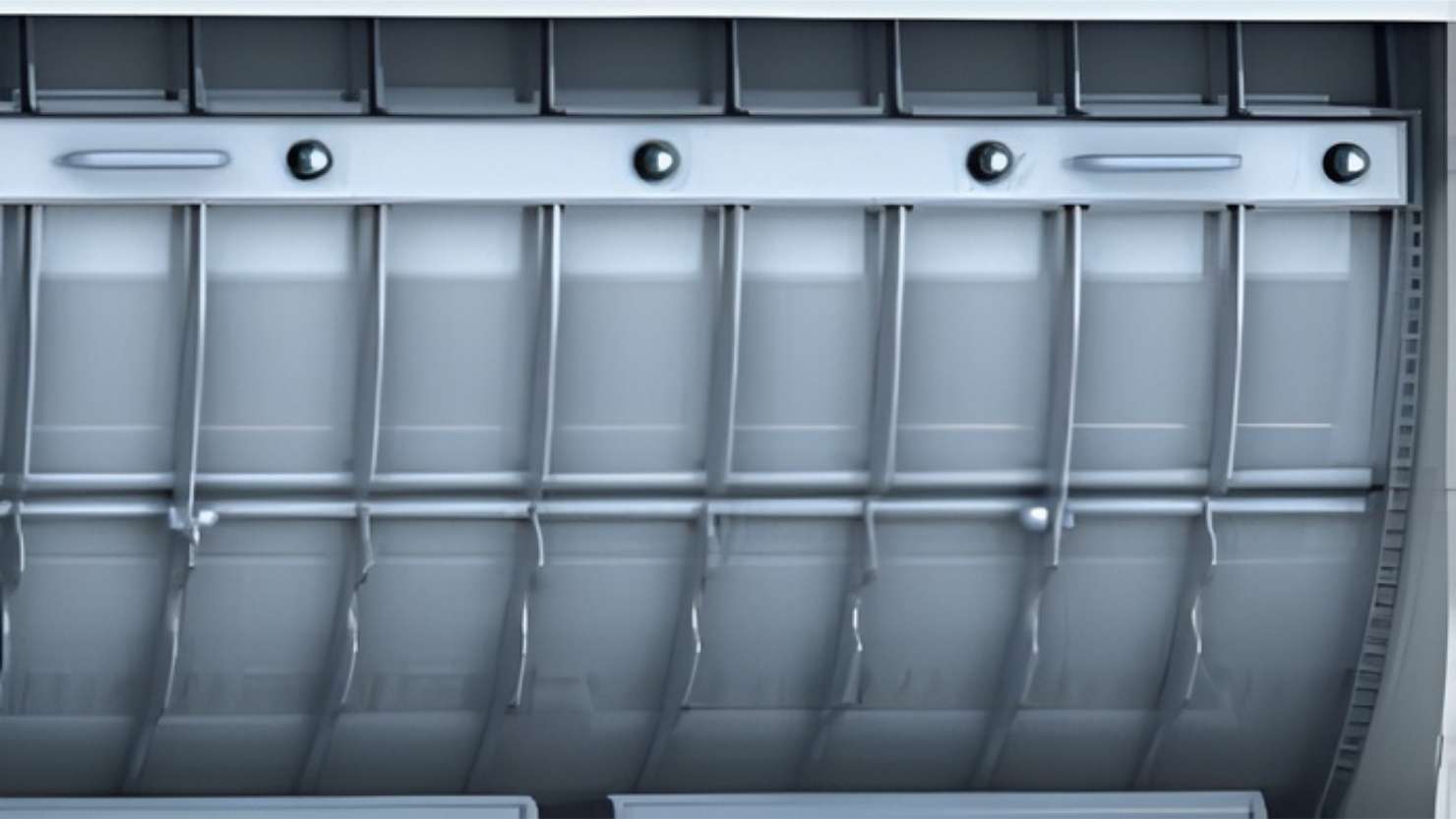

Étanchéité spéciale de la grille et paniersupport pour le broyage fin

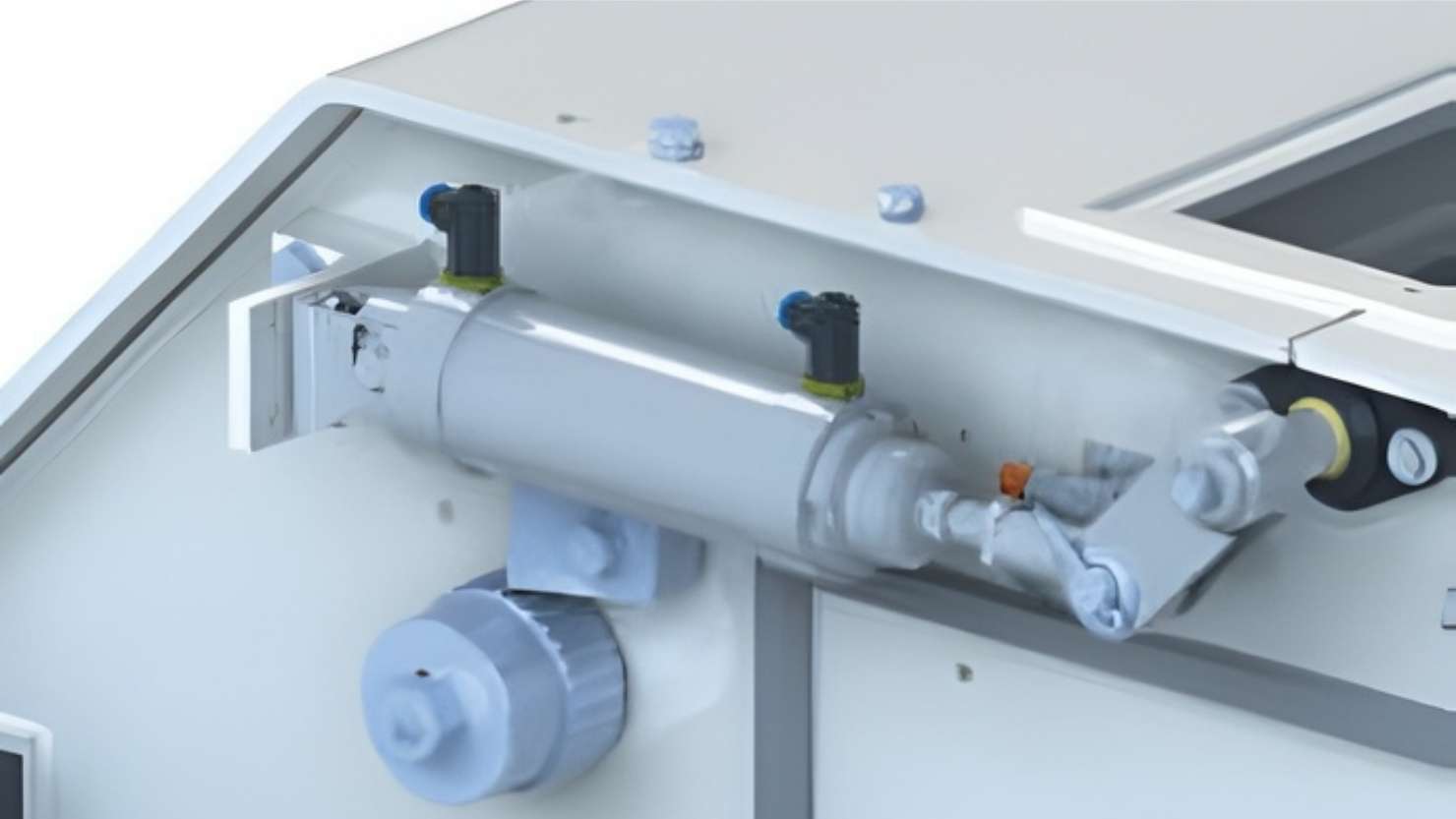

Basculement à commande pneumatique du Volet de chargement (en option)

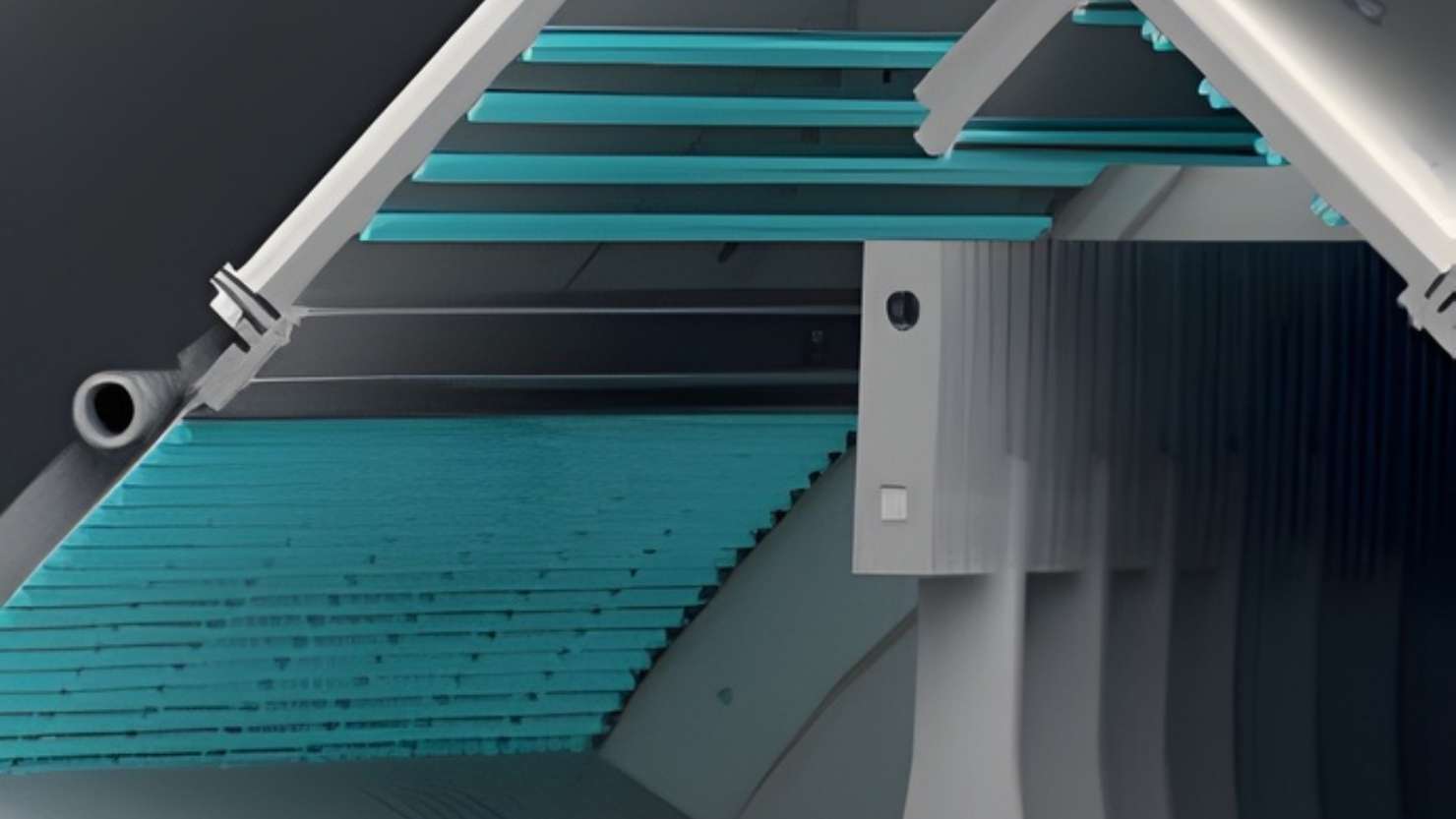

Bandes d’impact supplémentaires à la place des grilles supérieures (en option)

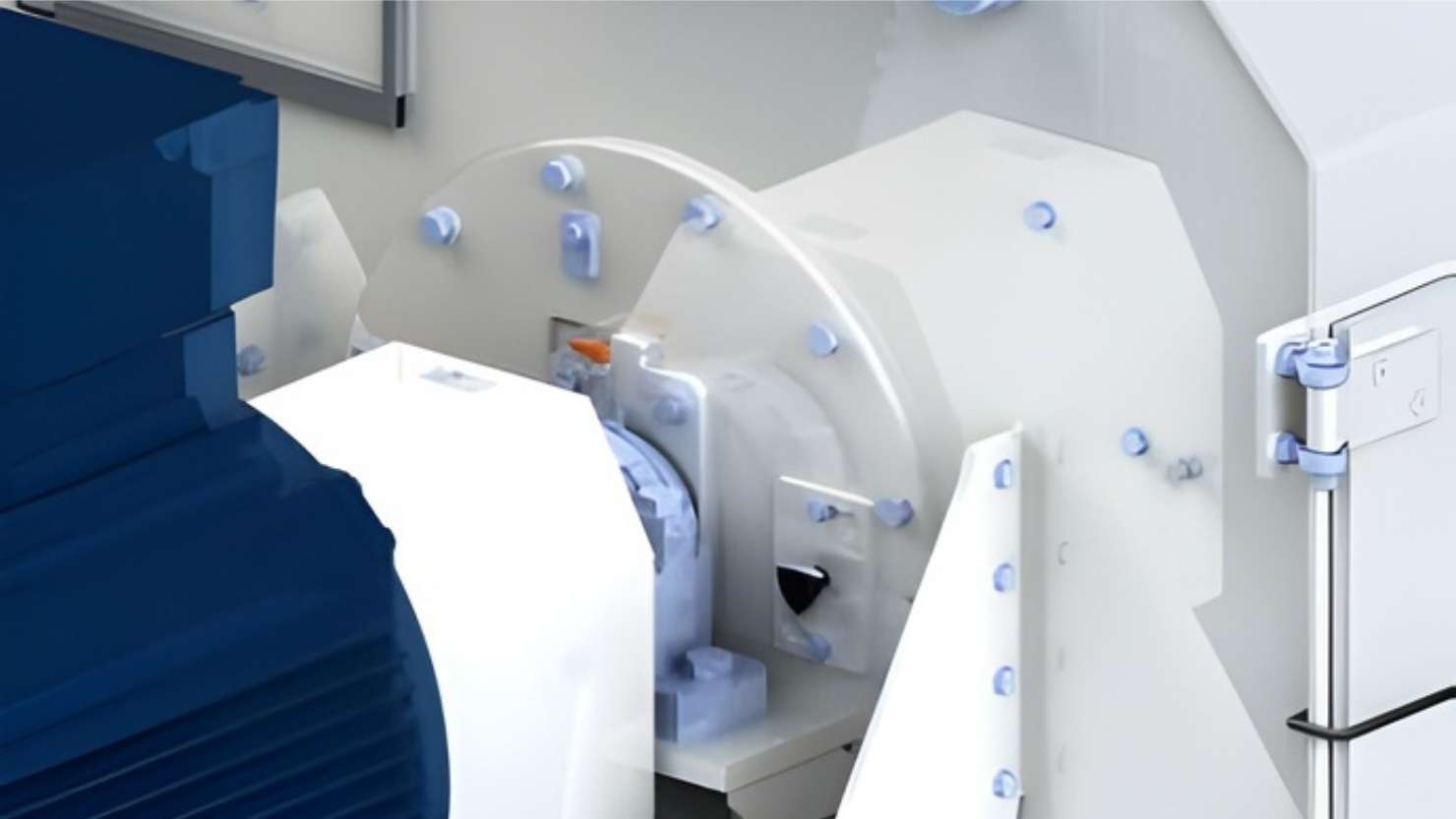

Surveillance des températures de la chambre de broyage et des paliers

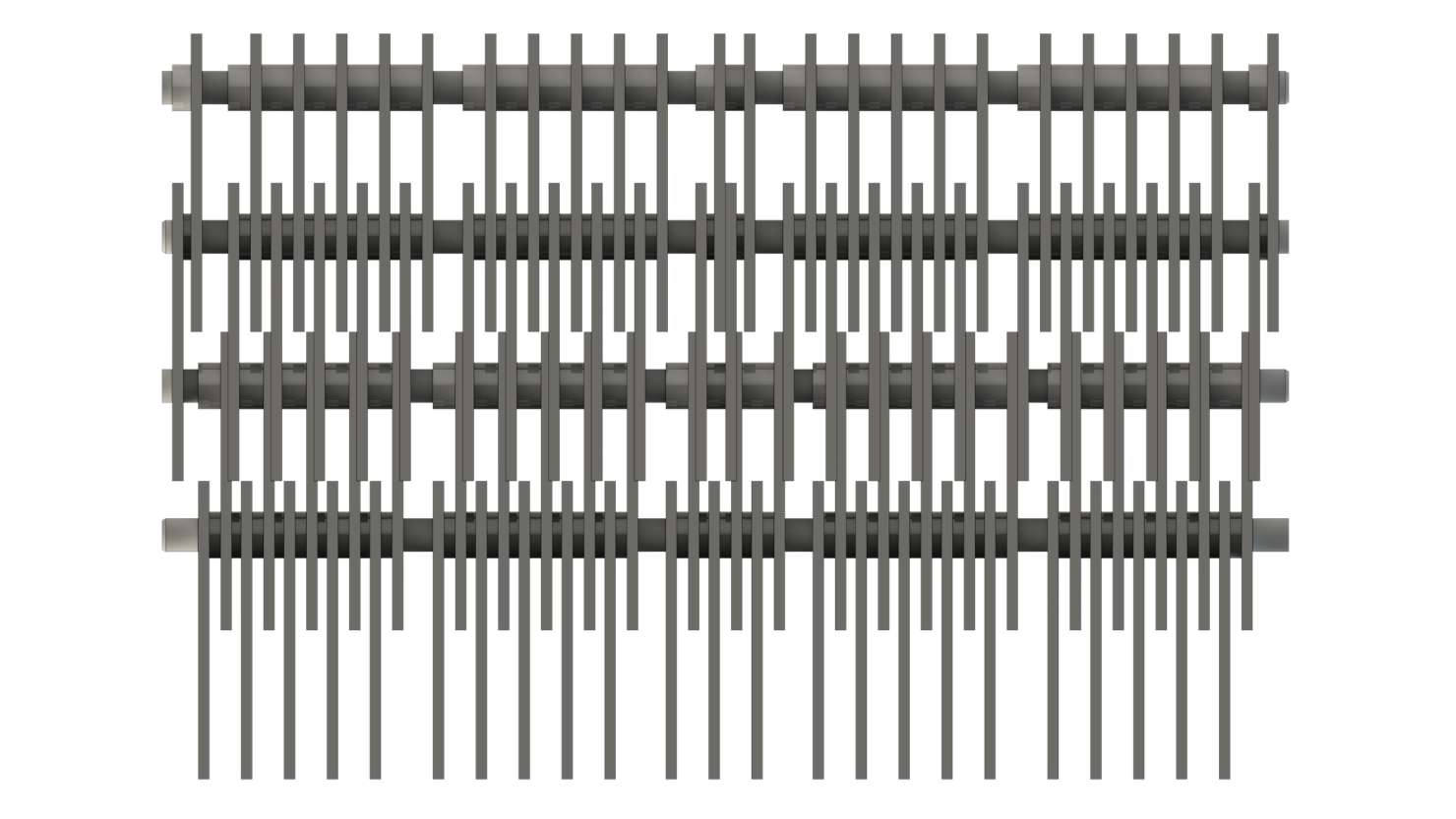

Configuration et recouvrement des marteaux adaptés au broyage fin
Détails techniques
| Types de machines | FD 12 | FD 20 | FD 25 |
| Diamètre de la chambre de broyage (mm) | 1200 mm | 1200 mm | 1200 mm |
| Largeur de grille (mm) | 640 mm | 1000 mm | 1250 mm |
| Aire de la chambre de broyage/ aire de la grille (m²) | 2.39/1,84 m² | 3.77/2,88 mm² | 4.72/3,6 mm² |
| Moteurs – dimensions et masses | |||
| Longueur* x Largeur x Hauteur (cote approx. en mm) | 2610 x 1600 x 1600 mm | 3050 x 1600 x 1600 mm | 3300 x 1600 x 1600 mm |
| Masses hors moteur (approxi. en kg) | 1900 kg | 2400 kg | 2800 kg |
| Puissances des moteurs d’entraînement (kW) | 132-200 kW | 250-315 | 280-355 |
| Vitesses de rotation à 50 Hz/60 Hz (1/min) | 1500/1800 | 1500/1800 | 1500/1800 |
| Vitesses de rotation avec convertisseur de fréquence à 34-60 Hz (1/min) | 1000-1800 | 1000-1800 | 1000-1800 |
