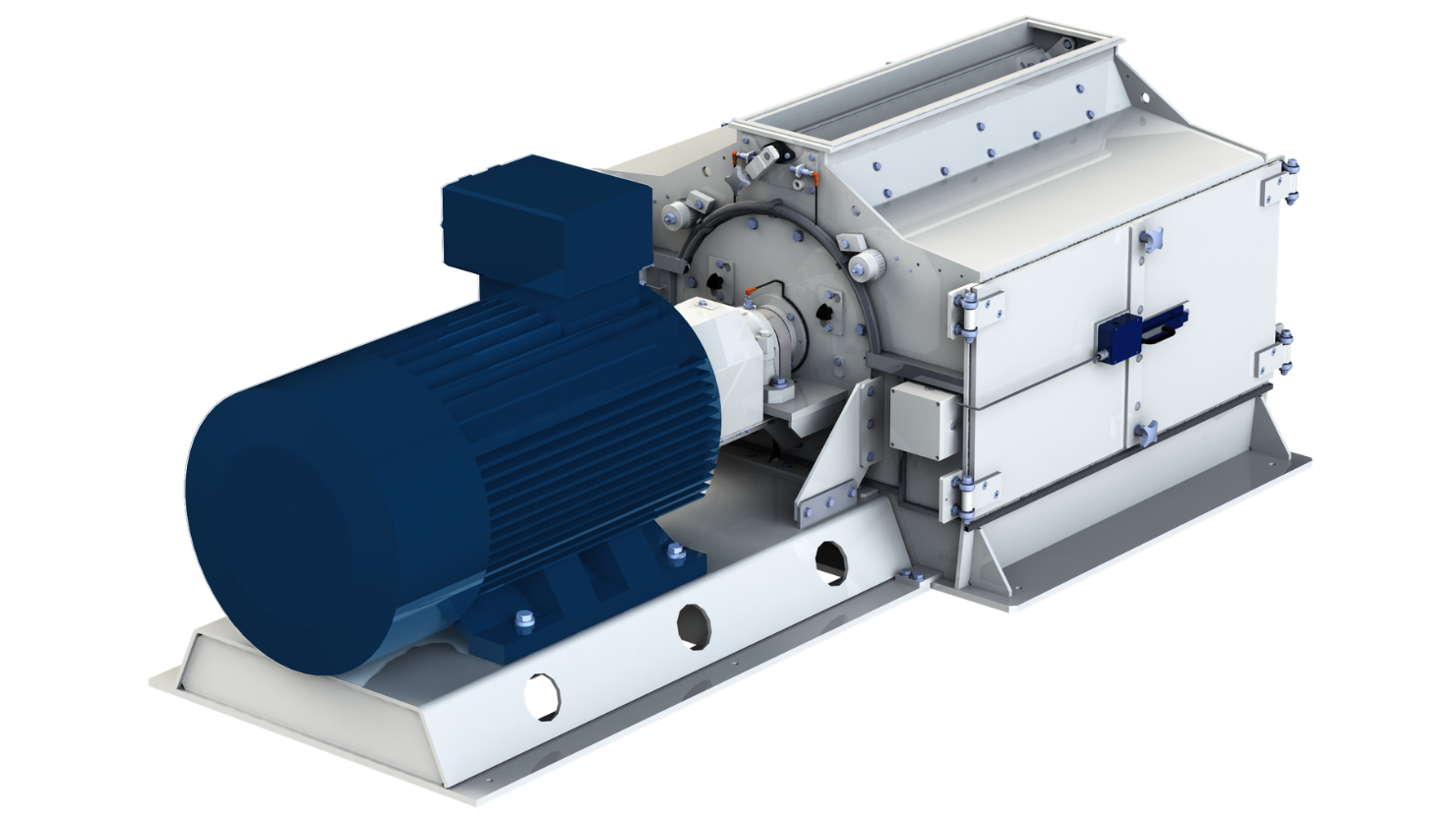

Broyeur à marteaux W
Broyage de bois frais présentant jusqu’à 60 % d’humidité résiduelle
- Pour les produits présentant jusqu’à 60 % d’humidité résiduelle
- Convient également aux gros morceaux de matériaux difficiles à broyer
- Idéal pour les débits moyens
- Changement rapide et facile de l’écran à l’arrêt
Solution recommandée
Pour le broyage de bois humide et de produits humides ou collants
Les broyeurs à large chambre de notre gamme W ont été spécialement étudiés pour le broyage de bois humide ou frais.La géométrie particulière de leurs corps prévient le collage et l’accumulation du produit dû à son humidité dans la chambre de broyage. Ces machines fragmentent aussi bien le bois dur que le bois tendre d’un taux d’humidité pouvant aller jusqu’à 60 %. Elles conviennent aussi au broyage d’autres produits qui tendent p. ex. au collage à cause de leur teneur en matière grasse.
Vos avantages
Broyage efficace de produits humides ou collants
- Pour des produits d’une teneur d’eau jusqu’à 60 % ou ayant une tendance au collage
- Zone d’impact optimisée par des platines d’impact implantées de part et d’autre de l’ouverture de chargement
- De par leur conception, les rotors conviennent également au broyage d’intrants de grandes dimensions difficiles à fragmenter
- On peut faire varier la distribution granulométrique en modifiant la vitesse circonférentielle des marteaux (au moyen d’un convertisseur de fréquence), la grosseur des perforations des grilles et la configuration des marteaux
Fonctionnement fiable et une longue vie utile
- Construction soudée robuste en acier conçue pour le service continu dans l’industrie (24/7)
- Chambre de broyage équipée d’éléments d’usure faciles à échanger afin de protéger le corps
- Rotor de conception optimisée, dynamiquement équilibré et à longue vie utile,
- Rotor de conception optimisée pour une longue vie utile, équilibré dynamiquement, fonctionnement dans les deux sens de rotation
Fonctionnement fiable et une longue vie utile
- Rotor à court temps d’arrêt après coupure < 6 min sans user du frein<
- Accès simple et rapide à l’intérieur de la machine grâce aux portes à large angle d’ouverture
- Les éléments de grille sans cadre en 2 parties permettent un échange facile et rapide par segment individuel
Sécurité homme-machine optimisée
- Surveillance de l’arrêt avec verrouillage de la porte
- Exécution suivant ATEX Zone 21 (II 2 D) à l’intérieur et Zone 22 (II 3 D) à l’extérieur livrable en option

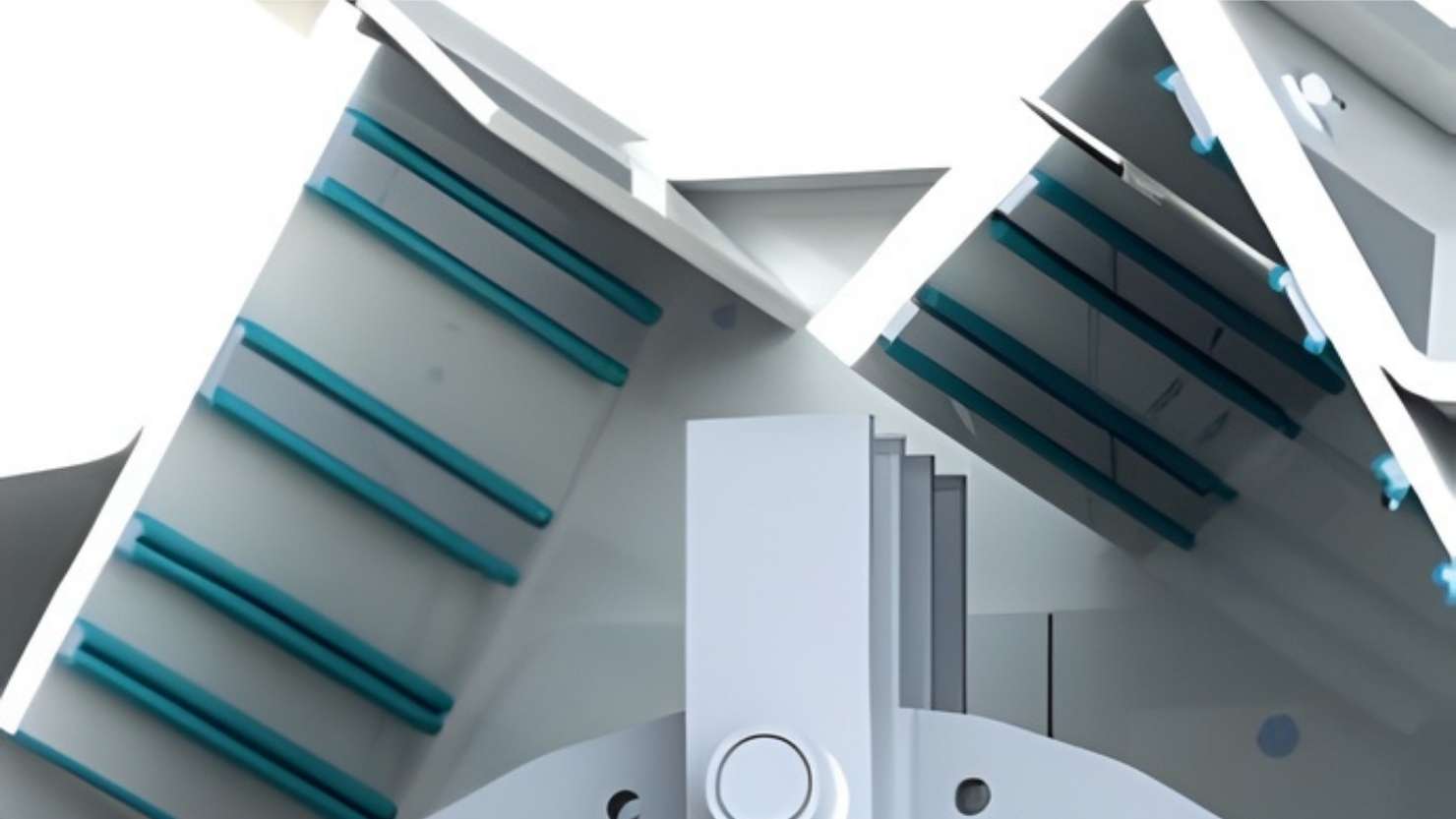

Zone d’impact blindée
Corps de broyeur extra-large

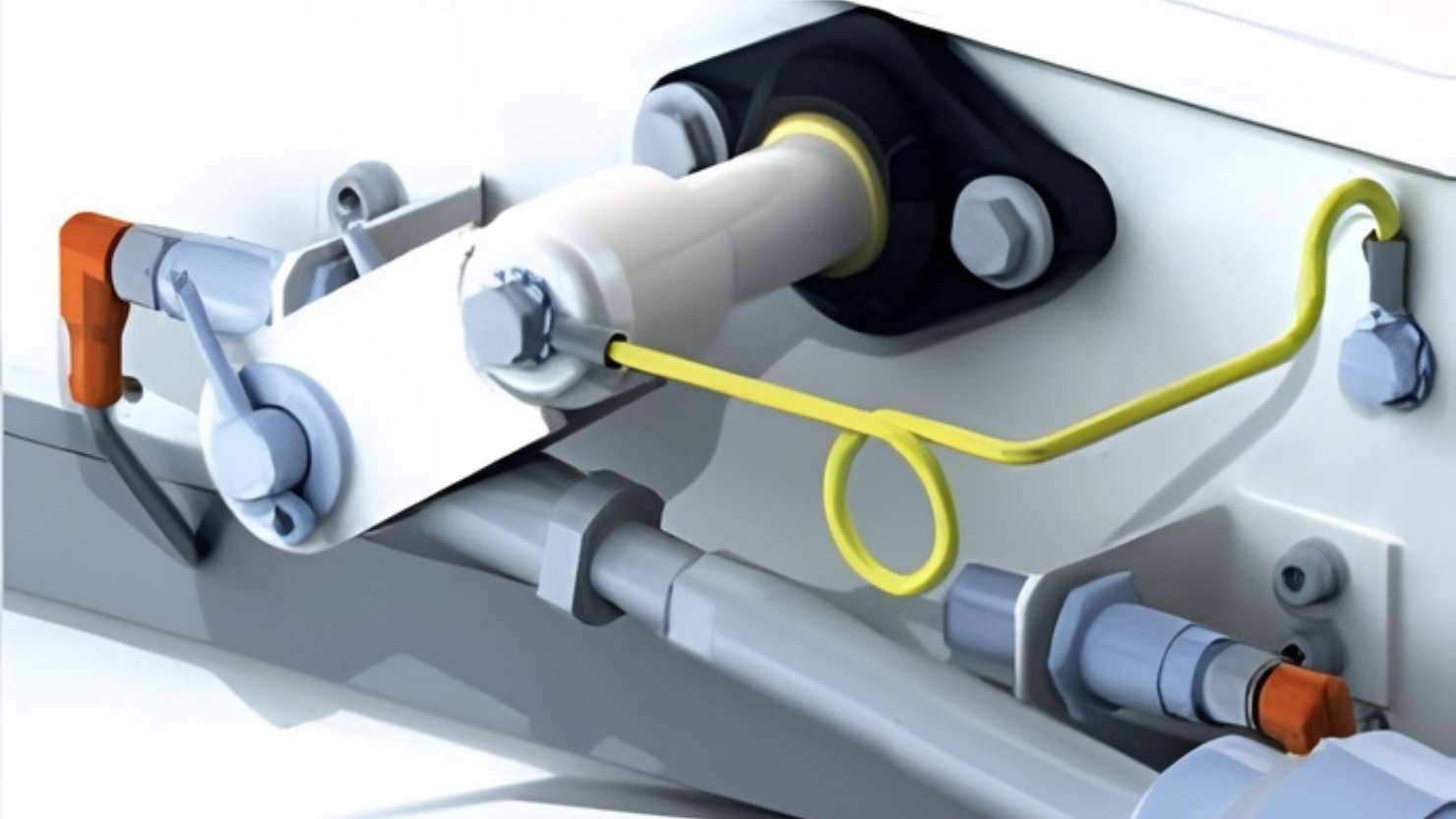

Basculement à commande pneumatique du Volet de chargement (en option)

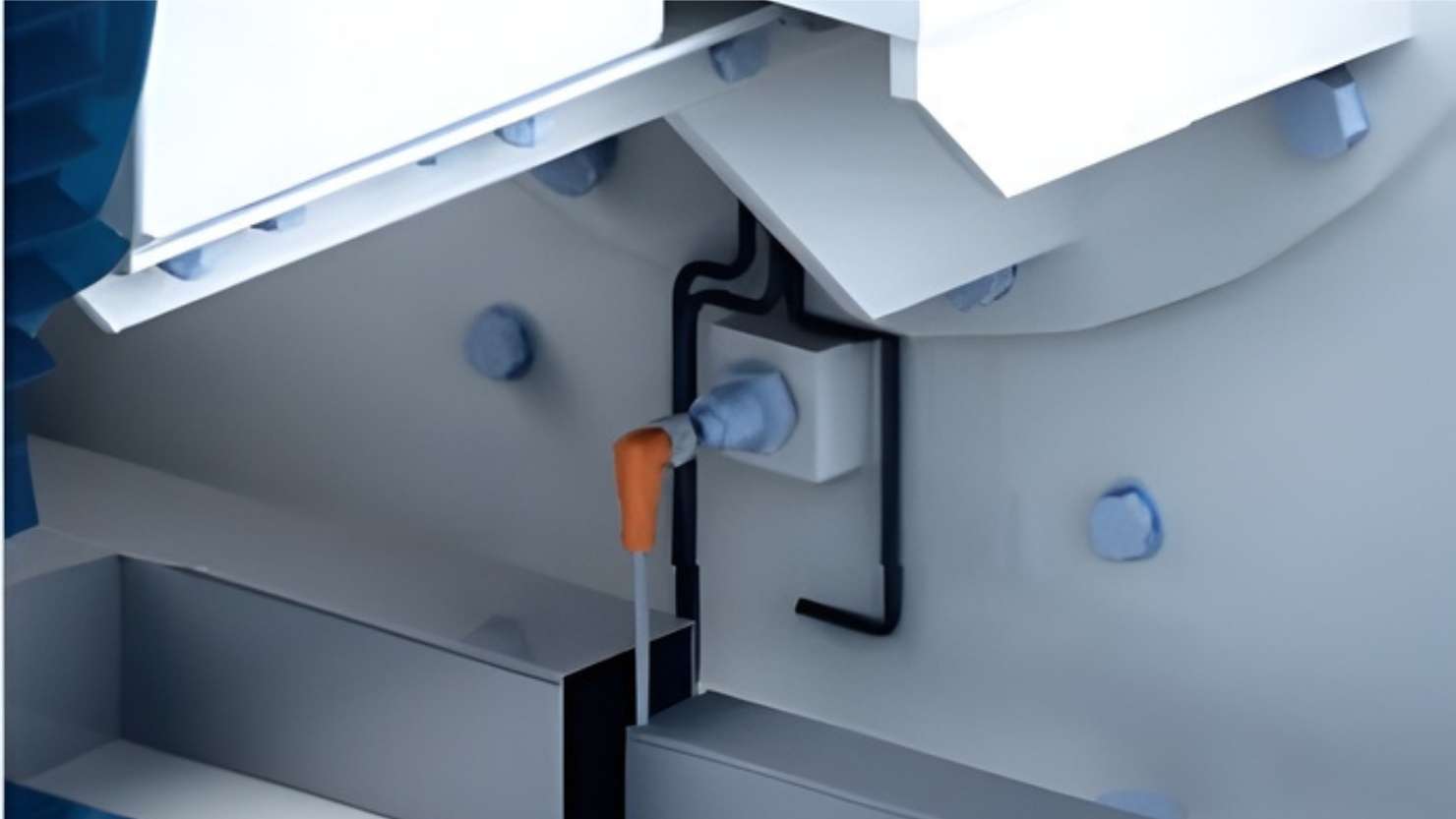

Surveillance de la température de la chambre de broyage

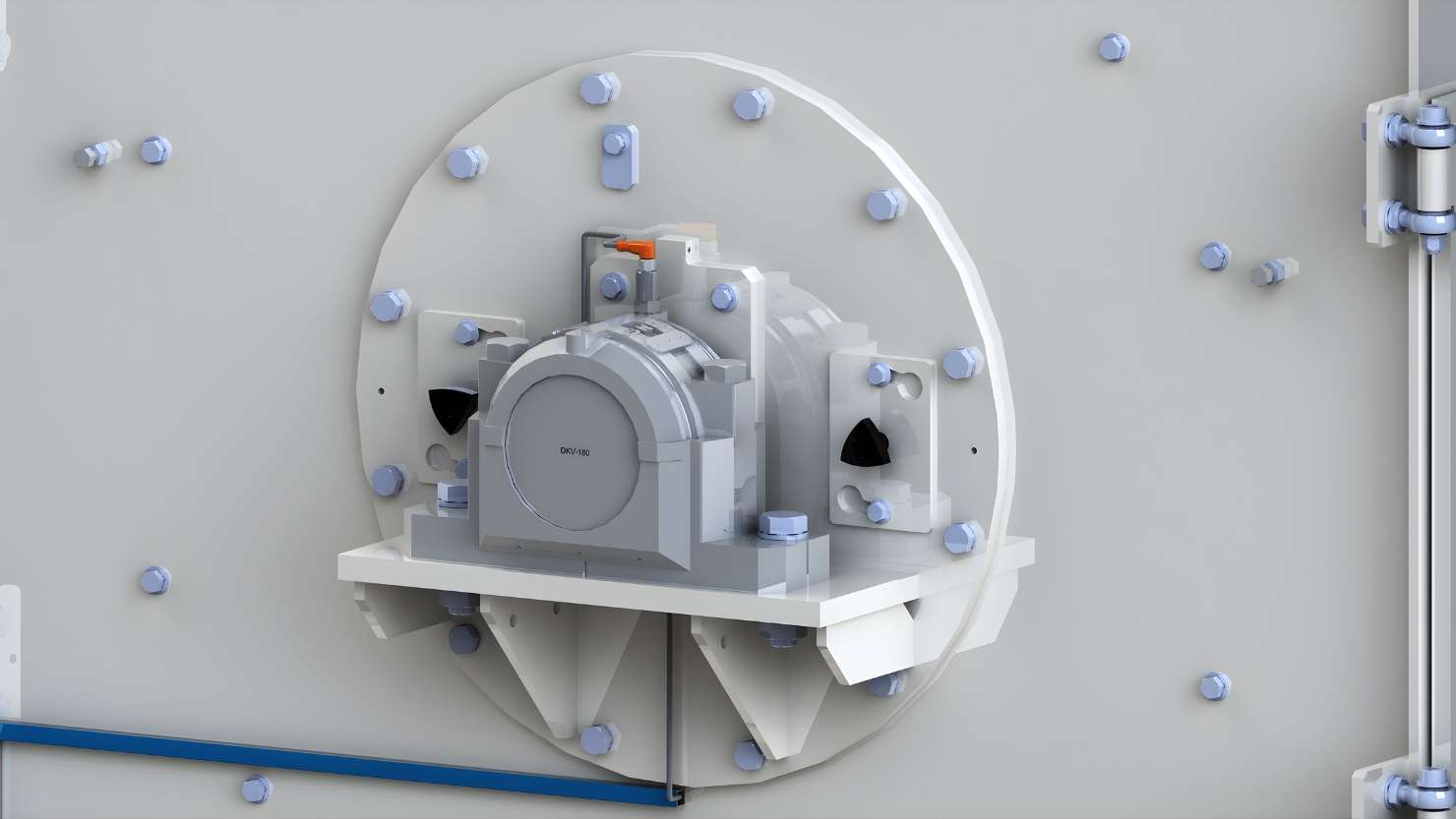

Surveillance des températures de palier
Détails techniques
| Types de machines | W 400 | W 700 | W 1000 | W 1200 |
| Diamètre de la chambre de broyage (mm) | 680 mm | 680 mm | 680 mm | 680 mm |
| Largeur de grille (mm) | 400 mm | 760 mm | 1000 mm | 1250 mm |
| Aire de la chambre de broyage (m²) | 0.6 m² | 1.1 m² | 1.5 m² | 1.8 m² |
| Dimensions et masses | ||||
| Longueur* x largeur x hauteur (cotes approx. en mm) | 2250 x 1665 x 1150 mm | 2710 x 1665 x 1150 mm | 2950 x 1665 x 1150 mm | 3150 x 1665 x 1150 mm |
| Masses hors moteur (approximativement en kg) | 1550 kg | 1700 kg | 1950 kg | 2250 kg |
| Motorisation | ||||
| Puissances des moteurs d’entraînement (kW) | 75 kW | 110 – 132 kW | 160 – 200 kW | 200 – 250 kW |
| Vitesses de rotation à 50 Hz/60 Hz (1/min) | 1500/1800 | 1500/1800 | 1500/1800 | 1500/1800 |
| Vitesses de rotation avec convertisseur de fréquence à 34-60 Hz (1/min) | 1800 – 3600 | 1800 – 3600 | 1800 – 3600 | 1800 – 3600 |
