Séparateur gravitaire á air AGS
- Fonctionnement sûr : séparation efficace des corps étrangers magnétiques et des particules lourdes
- Alimente le broyeur en combinaison avec les vis de dosage TTS et TRS
Protection fiable des broyeurs contre les corps étrangers

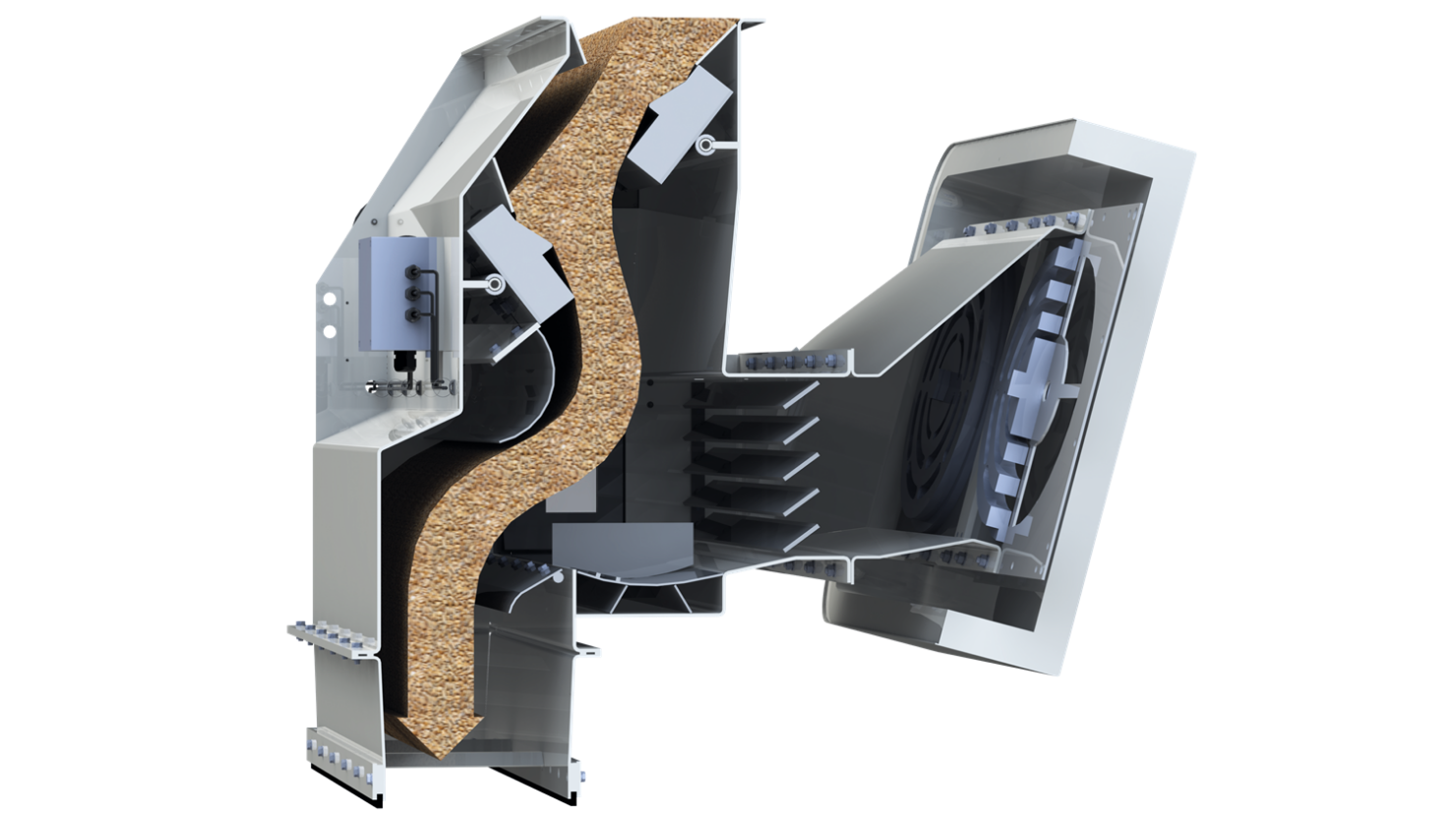

Les séparateurs gravitaire á air AGS assurent l’aspiration des broyeurs à marteaux tout en effectuant la séparation en continu des corps
étrangers de toute nature. Au moyen des aimants pivotants et volets à commandes pneumatiques, les corps étrangers sont extraits de façon entièrement automatique et évacués de manière temporisée par une vis collectrice. Cette vis collectrice évacue les matières indésirables par une tuyauterie latérale. Afin d’assurer la résistance aux
déflagrations de l’ensemble, la tuyauterie est fermée au cours de l’évacuation par un clapet. Une commande dédiée à cette opération est livrable en option. Lisez également notre article Un bon broyage commence par une bonne alimentation.
Vos Avantages

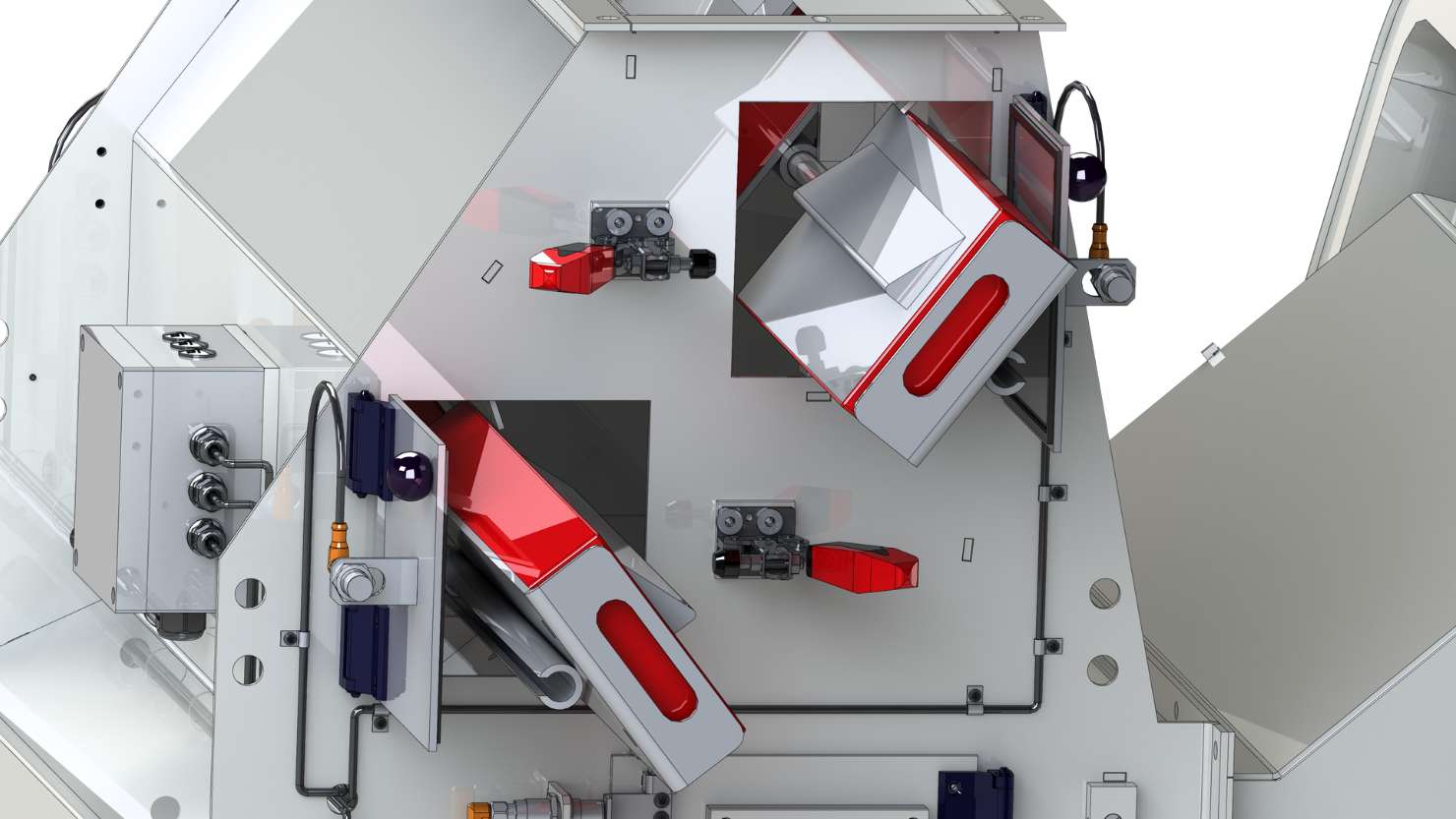

- Deux aimants permanents extra-puissants assurent la séparation des corps étrangers magnétiques
- Séparation à flux transversal des corps étrangers et éléments lourds non magnétiques

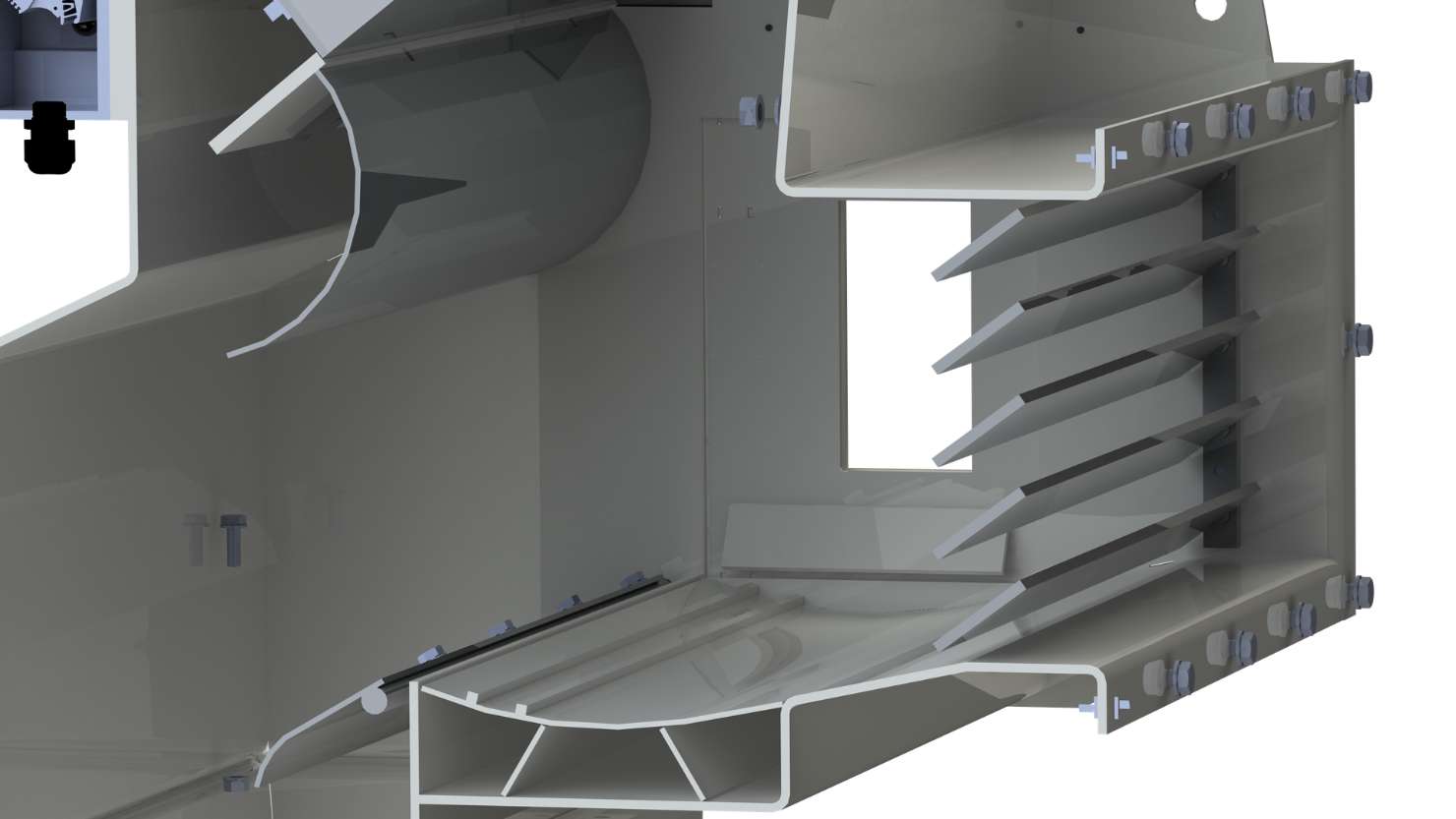

- Flux d’air ajustable par des déflecteurs (baffles) en fonction des propriétés du produit
- Construction soudée robuste en acier conçue pour le service continu dans l’industrie (24/7)
- Prévention des temps d’arrêt dus aux dommages causés par des corps étrangers
- Trappes de maintenance pour un accès facile à des fins de nettoyage et maintenance
- Aimants extractibles pour faciliter le nettoyage
- Le bac collecteur servant au nettoyage des aimants s’accroche à l’ouverture de la porte

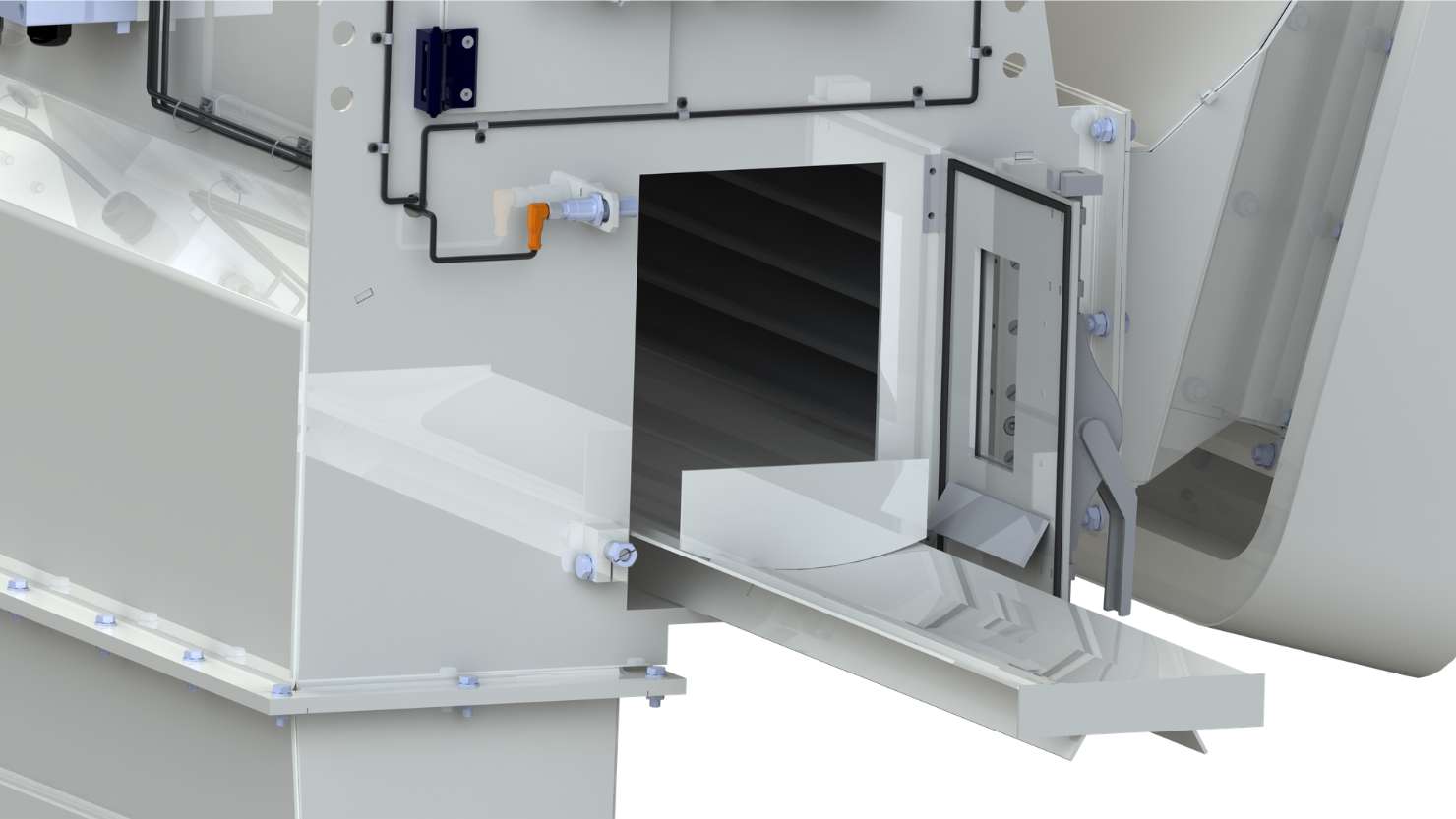

- Bac collecteur amovible des éléments lourds pour un vidage simple
- Exécution résistante aux déflagrations et empêchant la propagation des flammes (0,4 bar)
- Exécution suivant ATEX Zone 22 (II 3 D) à l’extérieur en option
Détails techniques
| Types de machines | AGS 200 | AGS 300 | AGS 400 | AGS 500 | AGS 650 | AGS 800 | AGS 1000 | AGS 1200 |
| Débit à 0,6 t/m³ (t/h) | 20 t/h | 26 t/h | 37 t/h | 47 t/h | 55 t/h | 63 t/h | 80 t/h | 92 t/h |
| Débit (m³/h) | 34 m³ /h | 44 m³ /h | 62 m³ /h | 80 m³ /h | 90 m³ /h | 105 m³ /h | 132 m³ /h | 154 m³ /h |
| Débit d’air (m³/min) | 30 m³ /min | 45 m³ /min | 65 m³ /min | 85 m³ /min | 95 m³ /min | 110 m³ /min | 140 m³ /min | 176 m³ /min |
| Dimensions et masses | ||||||||
| Largeur de travail (mm) | 250 mm | 320 mm | 450 mm | 550 mm | 650 mm | 760 mm | 960 mm | 1112 mm |
| Encombrement en hauteur (mm) | 1095 mm | 1095 mm | 1095 mm | 1095 mm | 1095 mm | 1095 mm | 1095 mm | 1095 mm |
| Largeur (mm) | 300 mm | 380 mm | 530 mm | 630 mm | 730 mm | 840 mm | 1040 mm | 1232 mm |
| Profondeur (mm) | 695 mm | 695 mm | 695 mm | 695 mm | 695 mm | 695 mm | 695 mm | 695 mm |
| Masse (kg) | 130 kg | 150 kg | 185 kg | 220 kg | 240 kg | 270 kg | 330 kg | 370 kg |
déflagration
