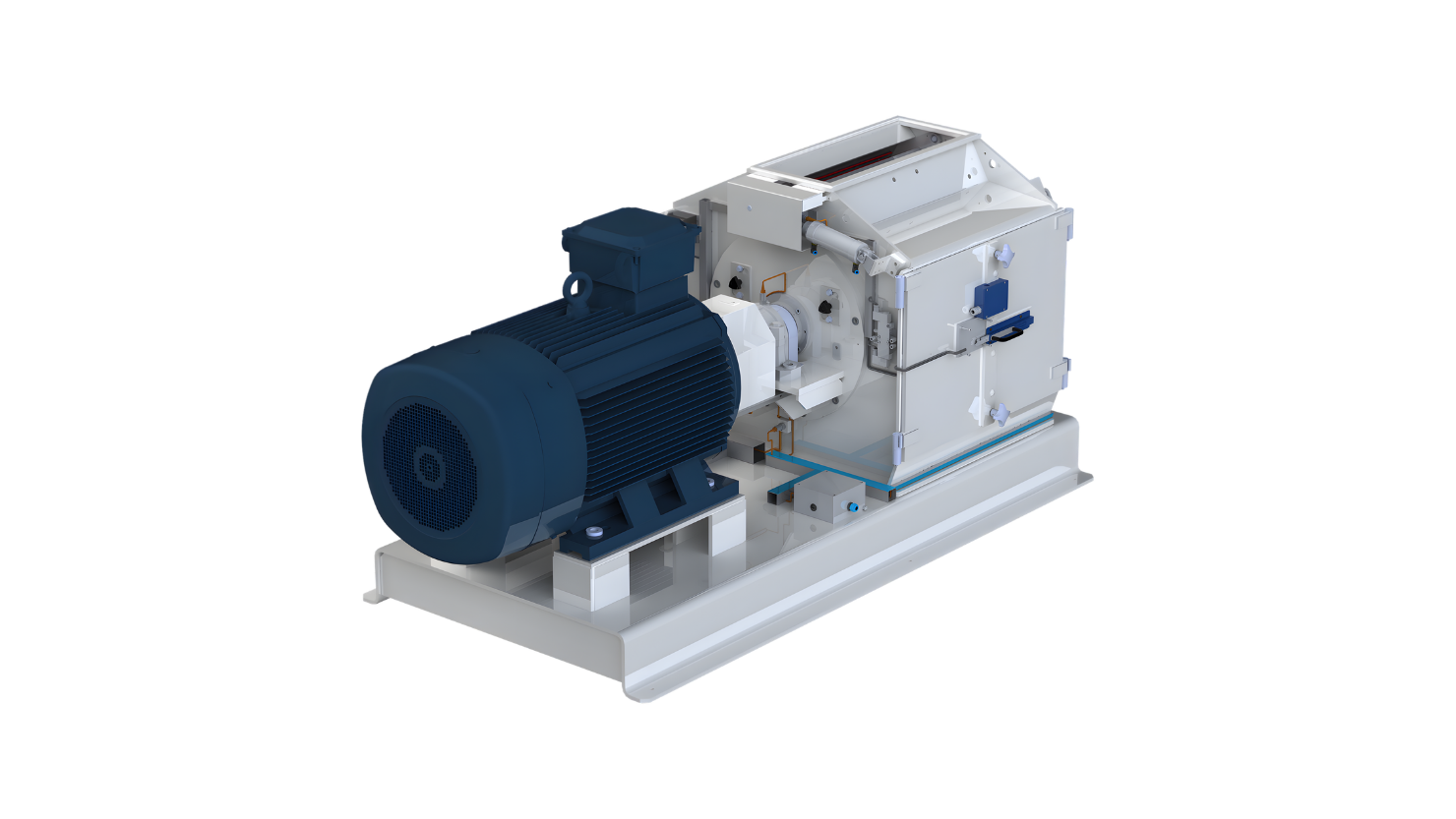

Hammermühle LDE
Flexibel und vielseitig
- Ideal für häufig wechselnde Mahlparameter
- Ideal für mittlere Durchsätze
- Universeller Einsatz von Fein- bis Grobvermahlung
- Einfacher Siebwechsel im Leerlauf
Empfohlene Lösung
Mögliche Lösung
Der robuste Allrounder mit schnellem Siebwechsel
Die Hammermühle LDE eignet sich für den Einsatz in der Mischfutterherstellung, der Lebensmittelindustrie, der Ethanol-Produktion sowie für die Vermahlung einer Vielzahl von weiteren Produkten. Besonderes Merkmal ist der einfache und schnelle Siebwechsel im Leerlauf durch herausziehbare Körbe, in denen die Siebe montiert sind.
Ihre Vorteile
Effiziente Vermahlung und hohe Flexibilität
- Optimierte Prallzone mit gepanzerten Prallplatten beidseitig vom Einlauf
- Universeller Einsatz von Fein- bis Grobvermahlung möglich
- Für die Verwendung aller gängigen Sieblochungen geeignet
- Schneller Siebwechsel erlaubt eine gezielte Strukturänderung des Mahlguts in wenigen Minuten
- Variables Kornspektrum über Änderung der Schlägerumfangsgeschwindigkeit (bei Einsatz eines Frequenzumrichters), der Sieblochung und der Schlägerkonfiguration
Zuverlässiger Betrieb und lange Lebensdauer
- Robuste Stahl-Schweißkonstruktion für den industriellen Dauerbetrieb (24/7)
- Mahlraum ausgerüstet mit Verschleißelementen zum Schutz des Gehäuses, einfach zu wechseln
- Langlebige, optimierte Rotorkonstruktion, dynamisch gewuchtet, Betrieb in beide Drehrichtungen
- Zum Schutz der Siebe: Fremdkörperfangtasche für Störstoffe innerhalb der Mahlkammer
Hohe Verfügbarkeit bei geringen Stillstandzeiten
- Schneller und einfacher Schlägerwechsel durch Schlägerwechselvorrichtung (Option)
- Rotor mit kurzer Auslaufzeit < 6 min ohne Bremse
- Weit öffnende Türen ermöglichen einen einfachen und schnellen Zugang zum Maschineninnenraum
- 2-teiliges Siebkorbsystem, je nach Anforderung oder Verschleißbild manuell schnell und einfach wechselbar (im Leerlauf)
Hohe Sicherheit von Personal und Anlage
- Stillstandüberwachung mit Türsicherung
- Druckstoßfeste und flammendurchschlagsichere Ausführung (0,4 bar)
- ATEX-Ausführung gemäß Zone 21 (II 2 D) innen und Zone 22 (II 3 D) außen optional möglich

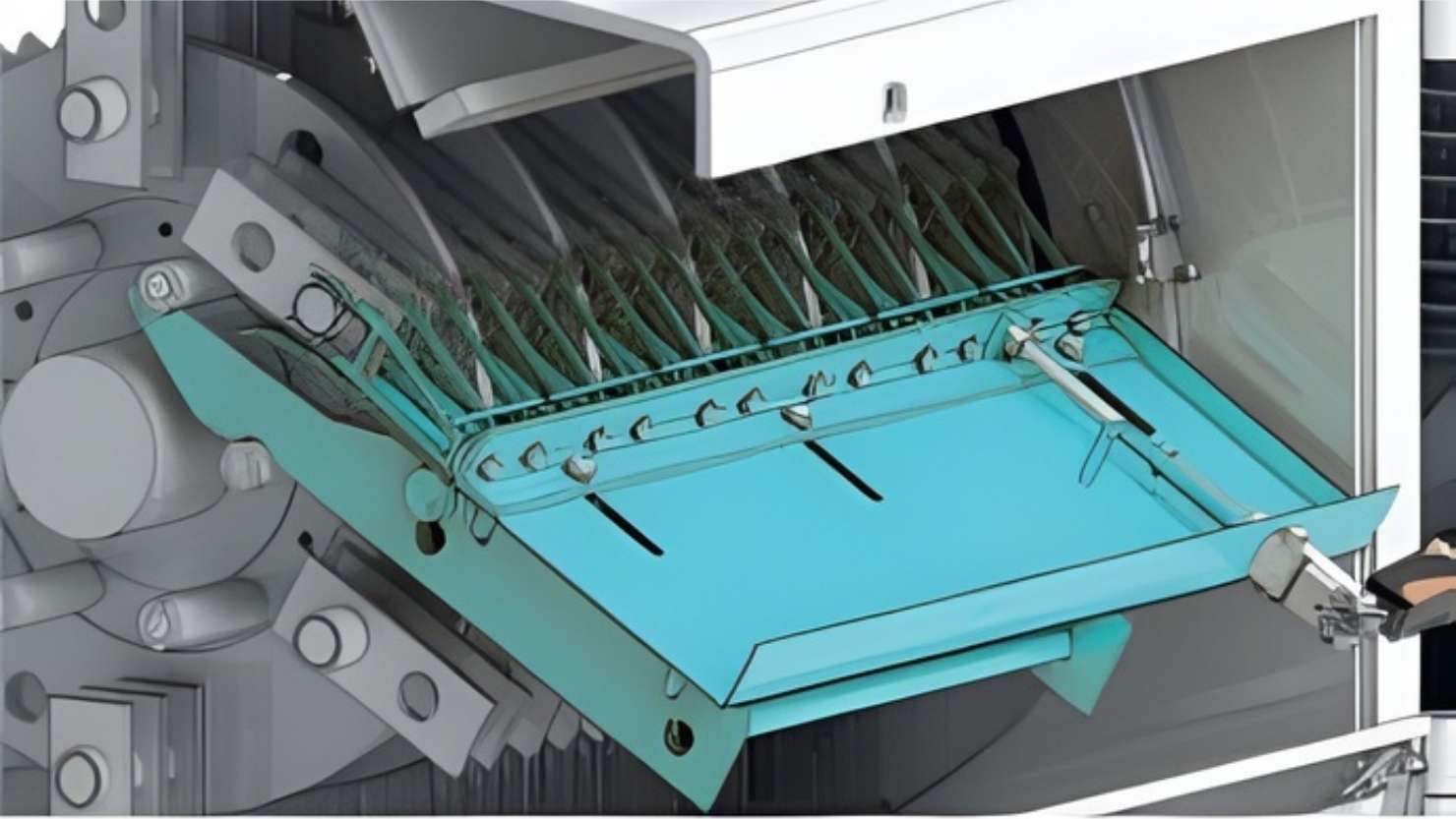

Schlägerwechselvorrichtung zum schnellen und einfachen Schlägerwechsel

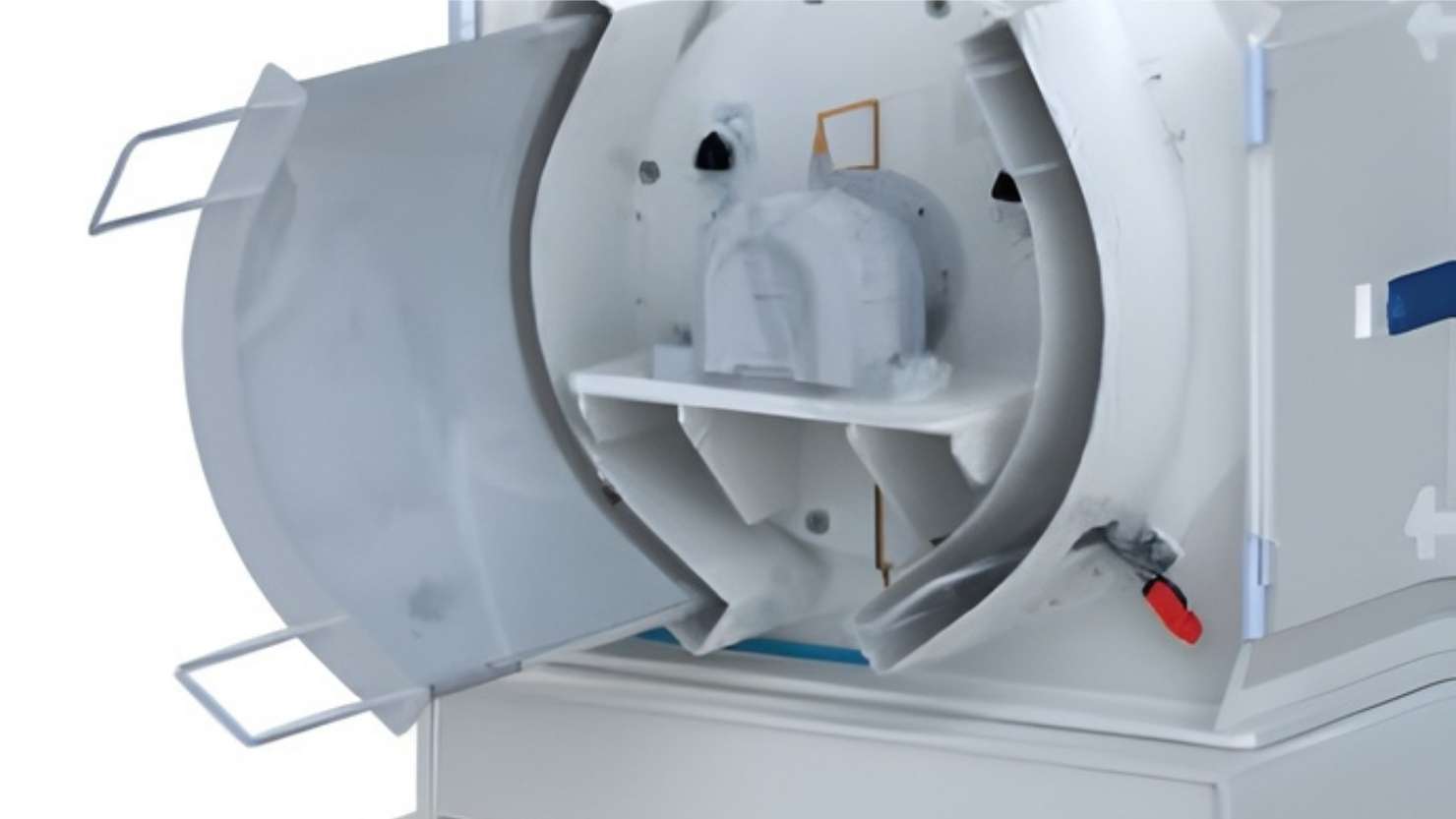

Siebe in Siebkörben für schnellen und einfachen Siebwechsel

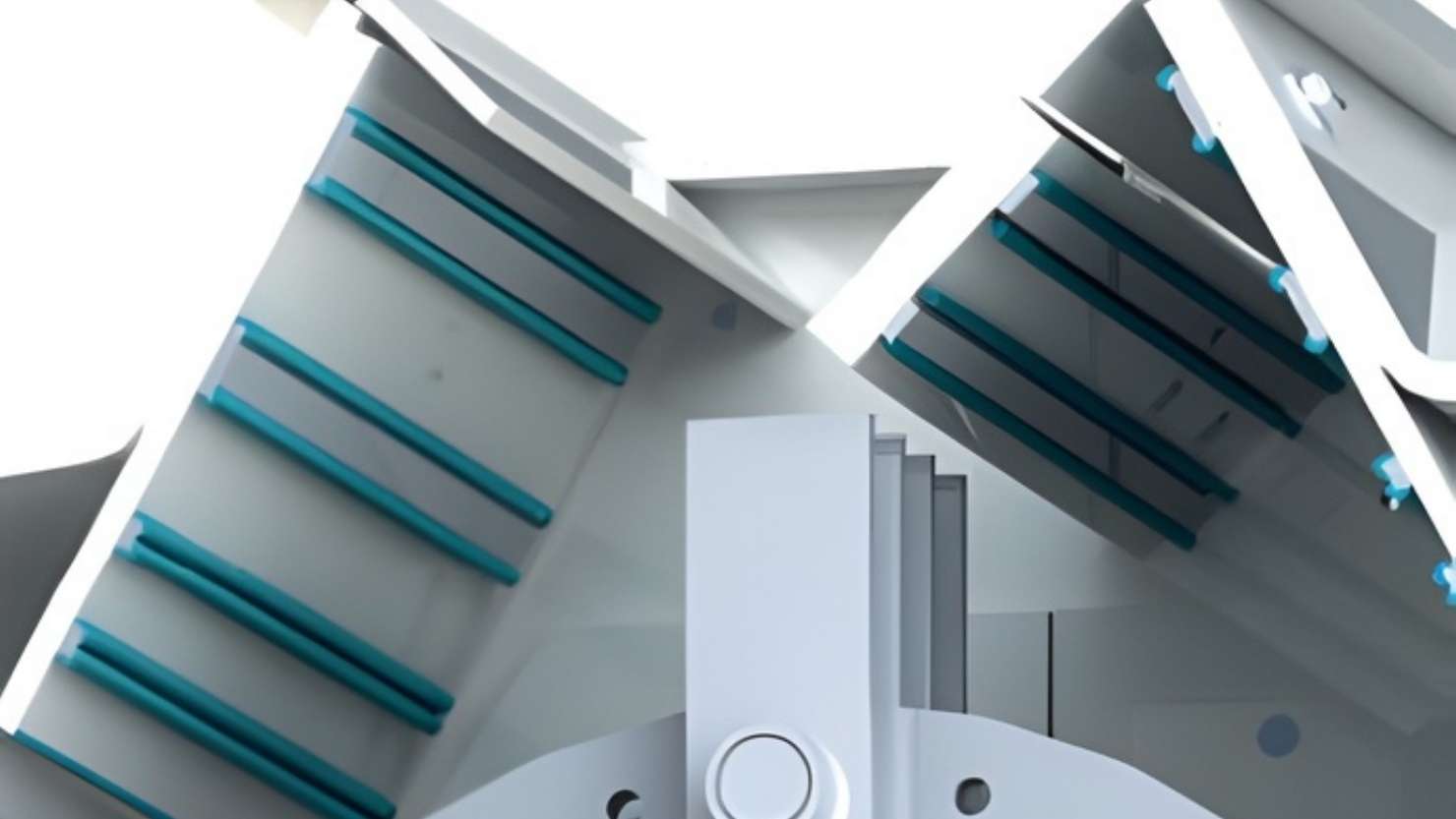

Gepanzerte Prallzone

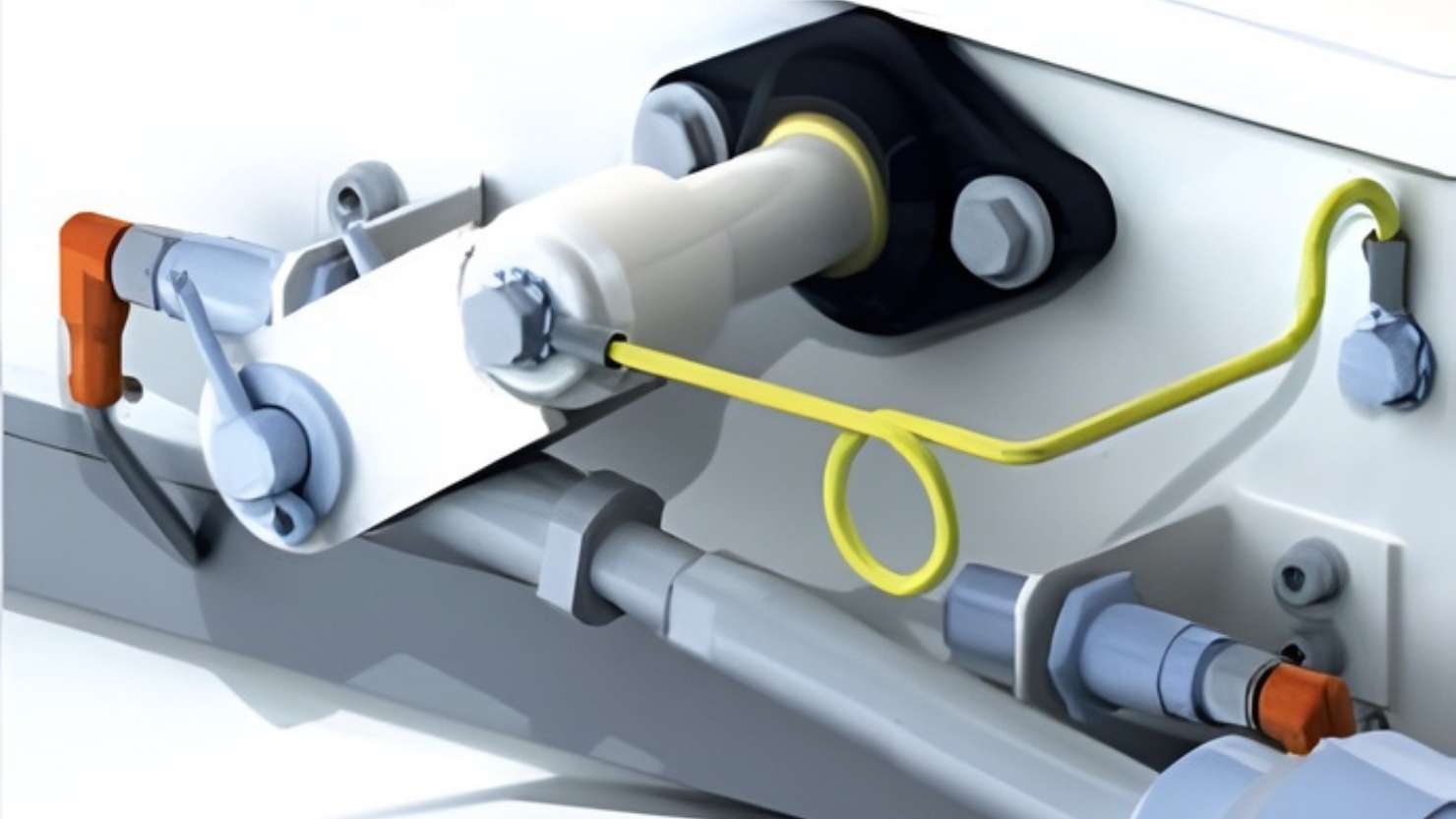

Pneumatische Umlenkung der Einlaufklappe (Option)

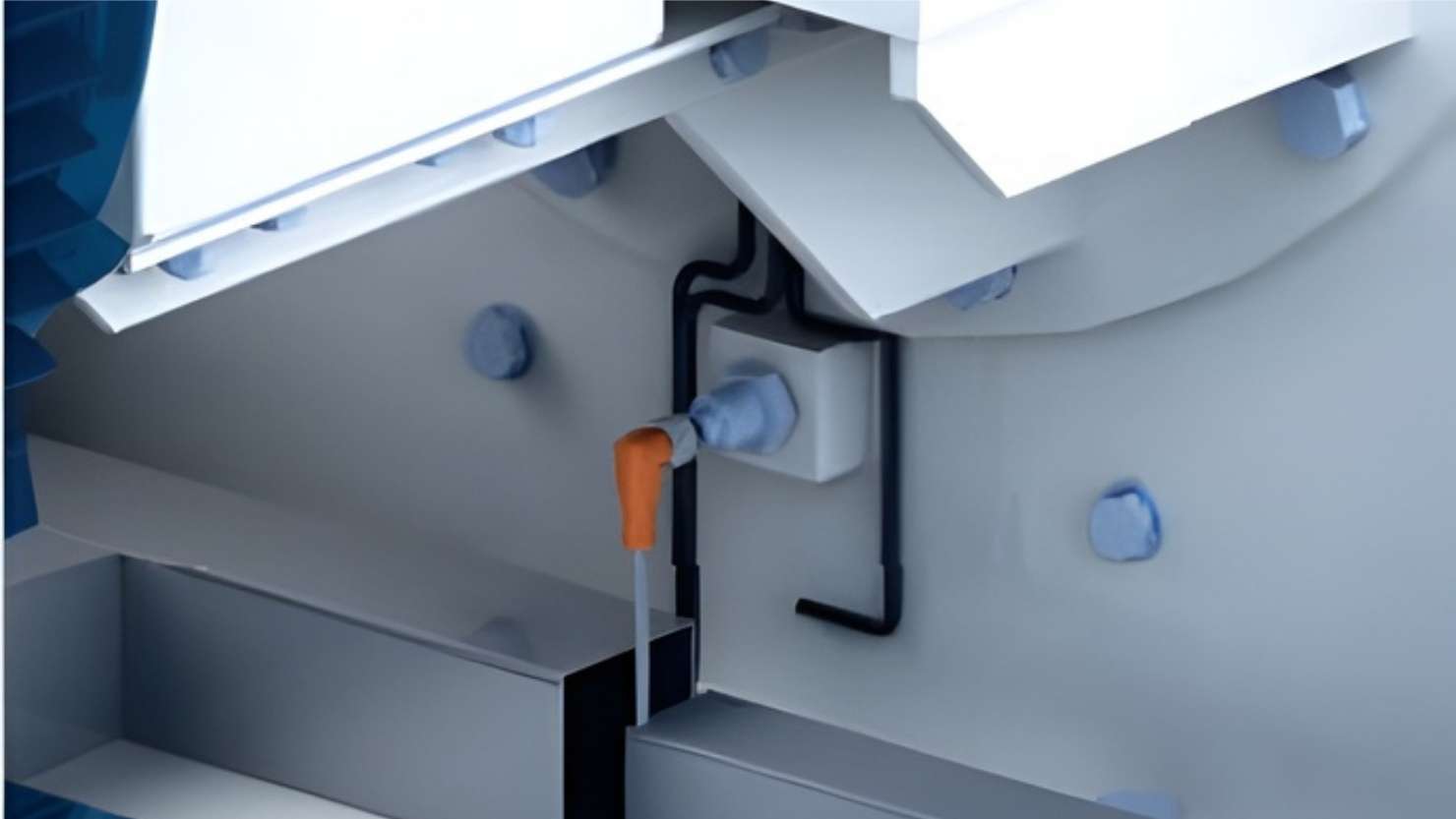

Mahlkammertemperatur-Überwachung
Lagertemperatur-Überwachung
Technische Daten
| Maschinentypen | LDE 5 | LDE 7 | LDE 9 |
| Mahlkammmerdurchmesser (mm) | 680 mm | 680 mm | 680 mm |
| Siebbreite (mm) | 520 mm | 760 mm | 1000 mm |
| Mahlraumfläche (m²) | 0.77 m² | 1.12 m² | 1.48 m² |
| Maße und Gewicht | |||
| Länge* x Breite x Höhe (ca. mm) | 2350 x 1220 x 1195 mm | 2750 x 1220 x 1195 mm | 3150 x 1220 x 1195 mm |
| Gewicht ohne Motor (ca. kg) | 1450 kg | 1650 kg | 1950 kg |
| Antrieb | |||
| Motorgröße (kW) | 75 – 110 kW | 110 – 160 kW | 132 – 200 kW |
| Drehzahl 50 Hz/60 Hz (1/min) | 3000/3600 | 3000/3600 | 3000/3600 |
| Drehzahl mit Frequenzumrichter 34-60 Hz (1/min) | 1800 – 3600 | 1800 – 3600 | 1800 – 3600 |
