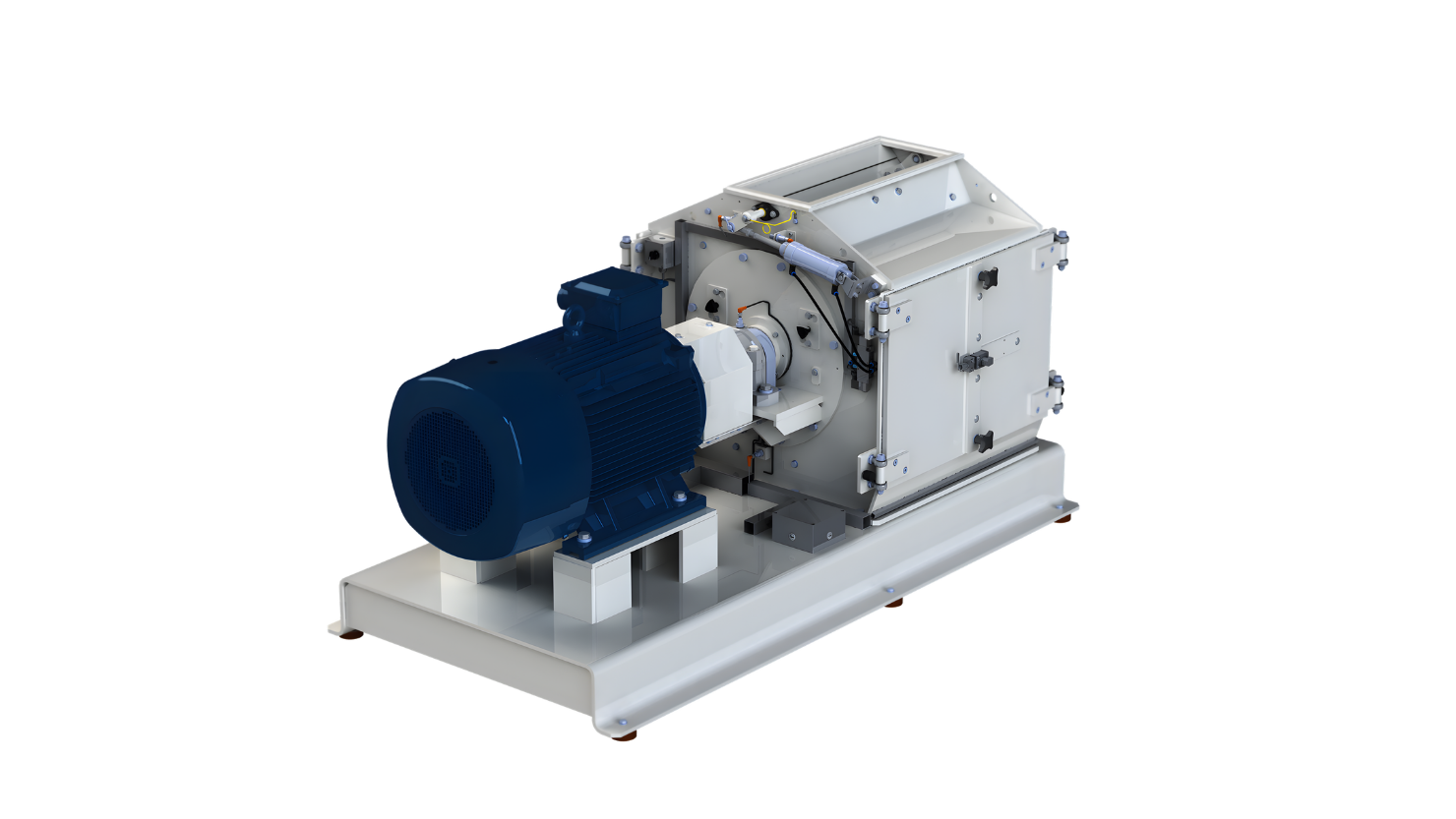

Hammermühle VDK
Unser Allrounder
- Universalmühle
- Ideal für mittleren Durchsatz
- Universeller Einsatz von Fein- bis Grobvermahlung
- Schneller und einfacher Siebwechsel im Stillstand
Empfohlene Lösung
Die robuste Mühle für mittlere Durchsatzmengen
Die Hammermühle VDK kann insbesondere zur Feinvermahlung für Heimtiernahrung und Fischfutter sowie zur Vermahlung in der Mischfutterherstellung, Ethanol-Industrie und in der Holzwirtschaft eingesetzt werden. Durch ihre solide Bauweise eignet sie sich auch für hohe mechanische Beanspruchungen. Die maximale Drehzahl von 3600 1/min und längere Schläger bieten Vorteile bei der Feinvermahlung von Heimtiernahrung und Fischfutter mit hohen Fettgehalten.
Ihre Vorteile
Effiziente Vermahlung einer Vielzahl von Produkten
- Optimierte Prallzone mit gepanzerten Prallplatten beidseitig vom Einlauf
- Universeller Einsatz von Fein- bis Grobvermahlung möglich
- Rotorkonstruktion auch für große, schwer zu zerkleinernde Materialstücke geeignet
- Für die Verwendung aller gängigen Sieblochungen geeignet
- Variables Kornspektrum über Änderung der Schlägerumfangsgeschwindigkeit (bei Einsatz eines Frequenzumrichters), der Sieblochung und der Schlägerkonfiguration
Zuverlässiger Betrieb und lange Lebensdauer
- Robuste Stahl-Schweißkonstruktion für den industriellen Dauerbetrieb (24/7)
- Mahlraum ausgerüstet mit Verschleißelementen zum Schutz des Gehäuses, einfach zu wechseln
- Langlebige, optimierte Rotorkonstruktion, dynamisch gewuchtet, Betrieb in beide Drehrichtungen
- Zum Schutz der Siebe: Fremdkörperfangtasche für Störstoffe innerhalb der Mahlkammer
Hohe Verfügbarkeit bei geringen Stillstandzeiten
- Schneller und einfacher Schlägerwechsel durch Schlägerwechselvorrichtung (Option)
- Rotor mit kurzer Auslaufzeit < 6 min ohne Bremse
- Weit öffnende Türen ermöglichen einen einfachen und schnellen Zugang zum Maschineninnenraum
- 2-teilige Siebsegmente ohne Rahmen, einfach und schnell segmentweise wechselbar
Hohe Sicherheit von Personal und Anlage
- Stillstandüberwachung mit Türsicherung
- Druckstoßfeste und flammendurchschlagsichere Ausführung (0,4 bar)
- ATEX-Ausführung gemäß Zone 21 (II 2 D) innen und Zone 22 (II 3 D) außen optional möglich
Gepanzerte Prallzone

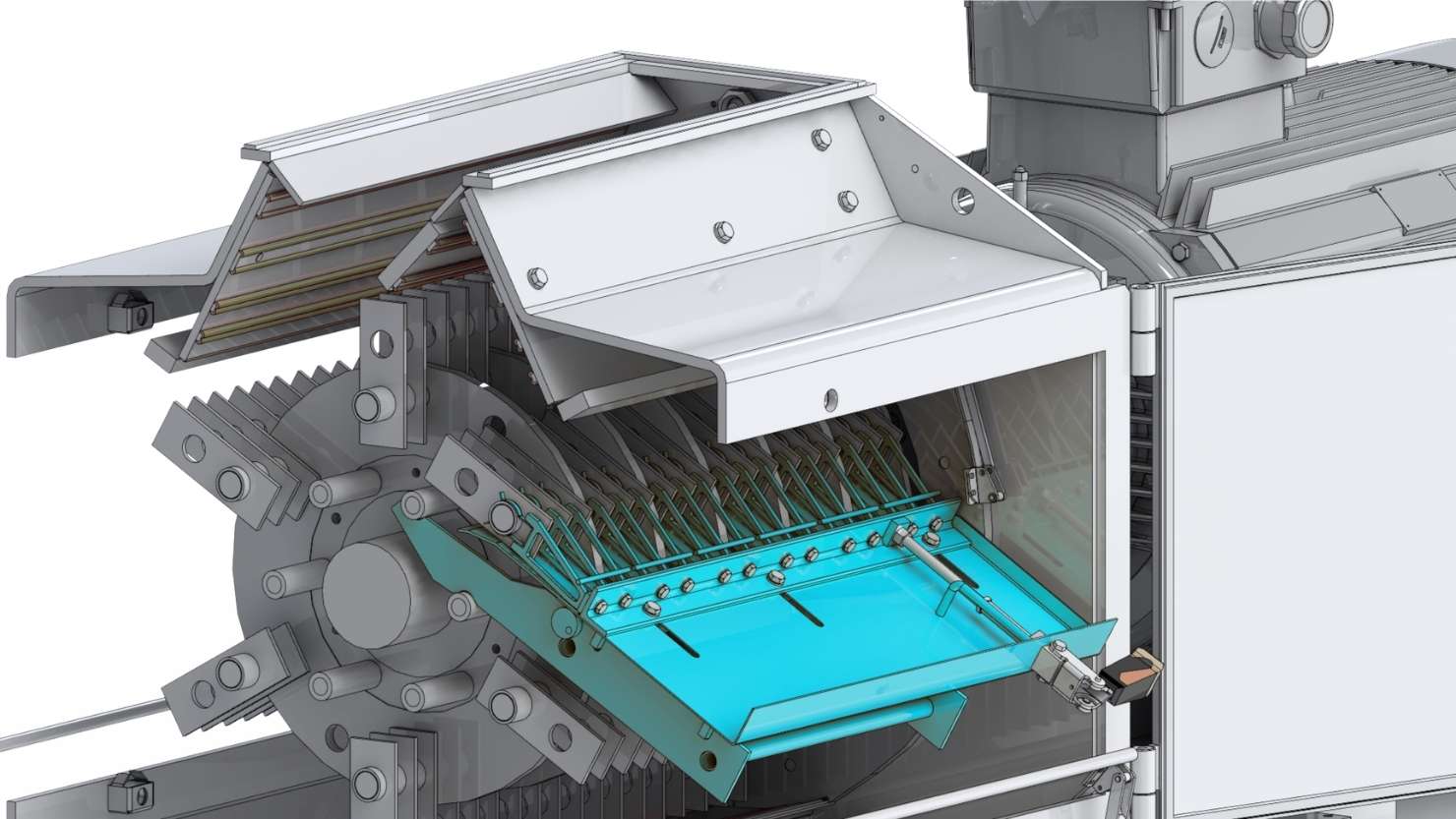

Schlägerwechselvorrichtung zum schnellen und einfachen Schlägerwechsel

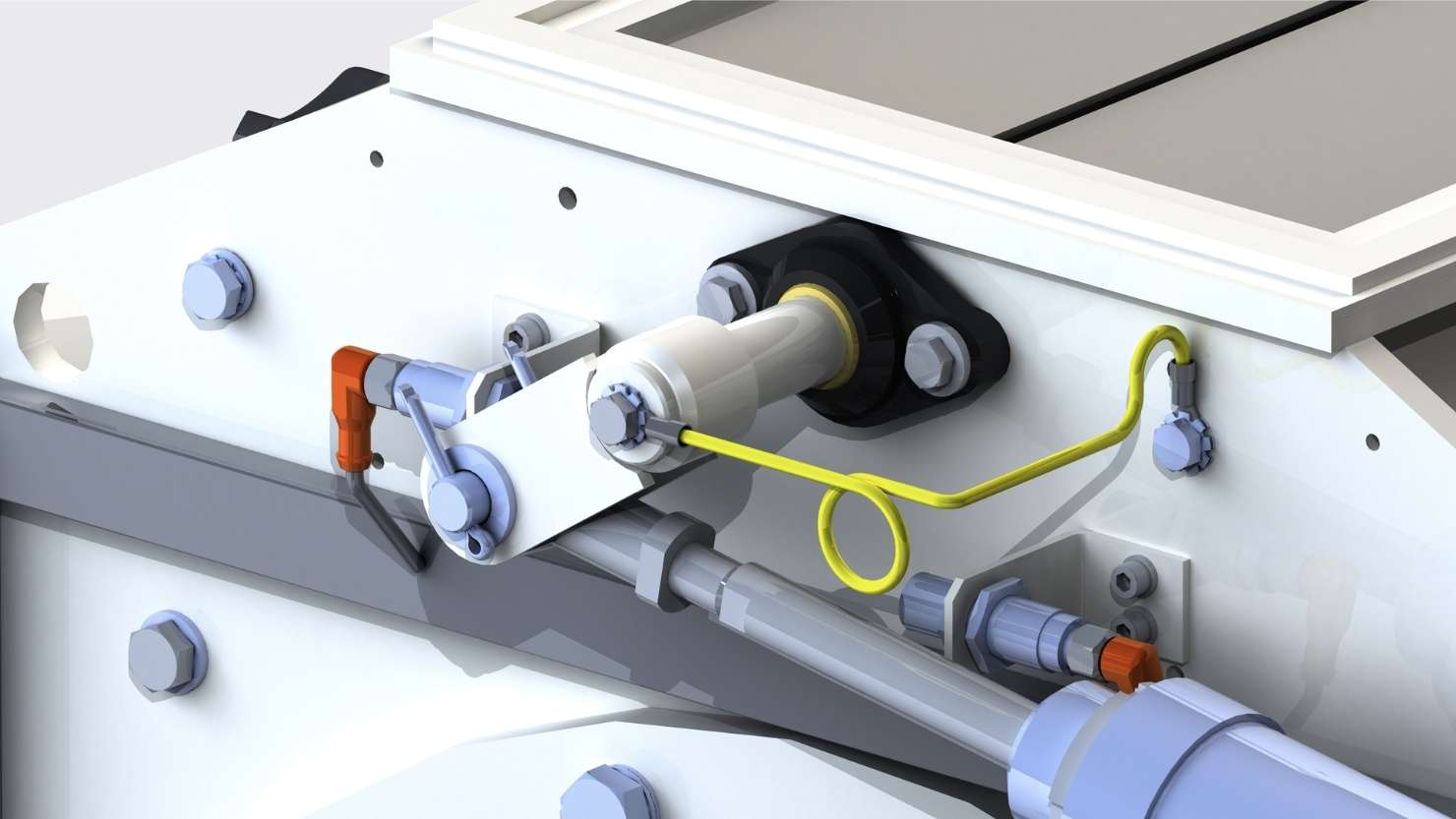

Pneumatische Umlenkung der Einlaufklappe (Option)

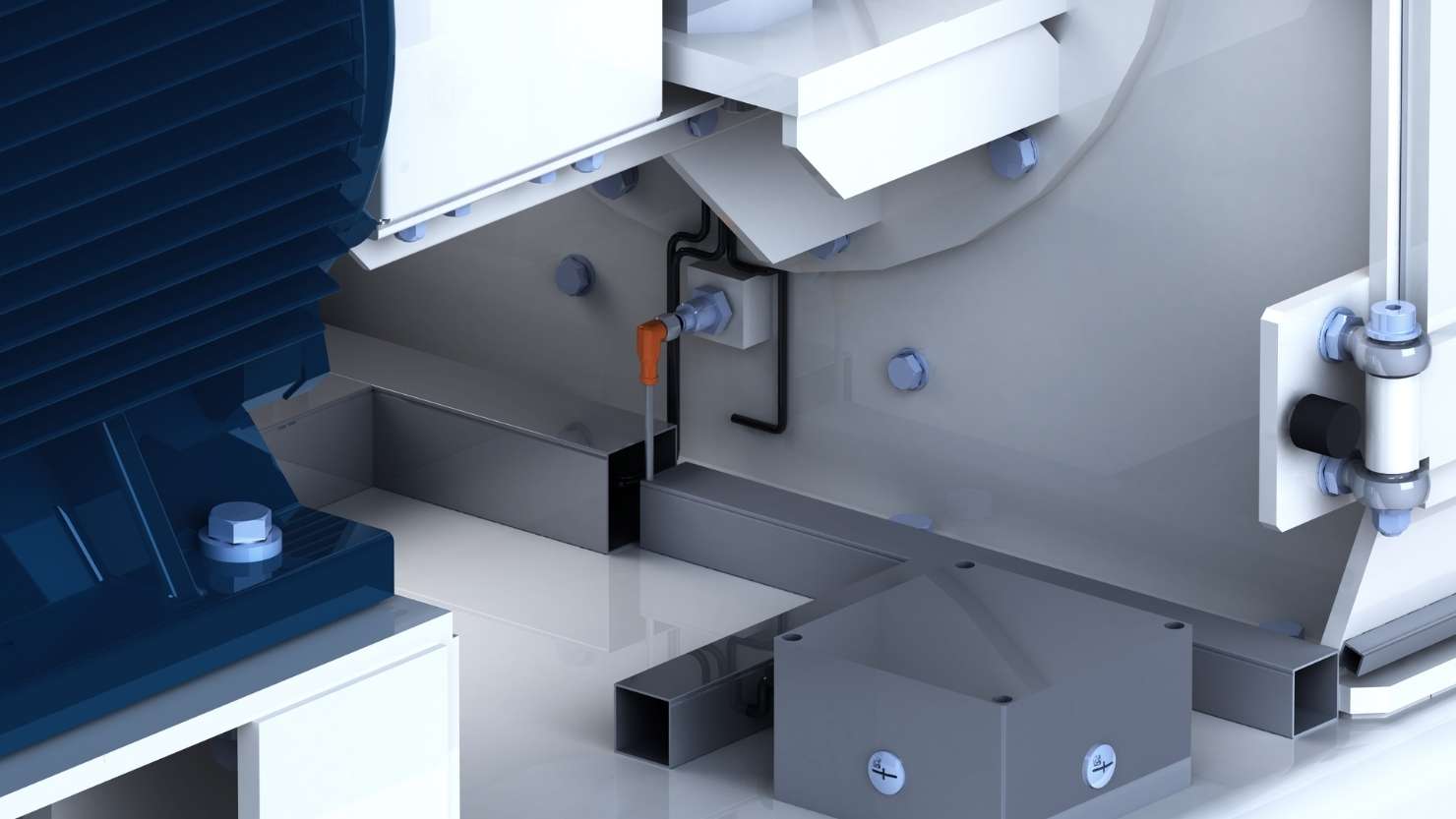

Mahlkammertemperatur-Überwachung

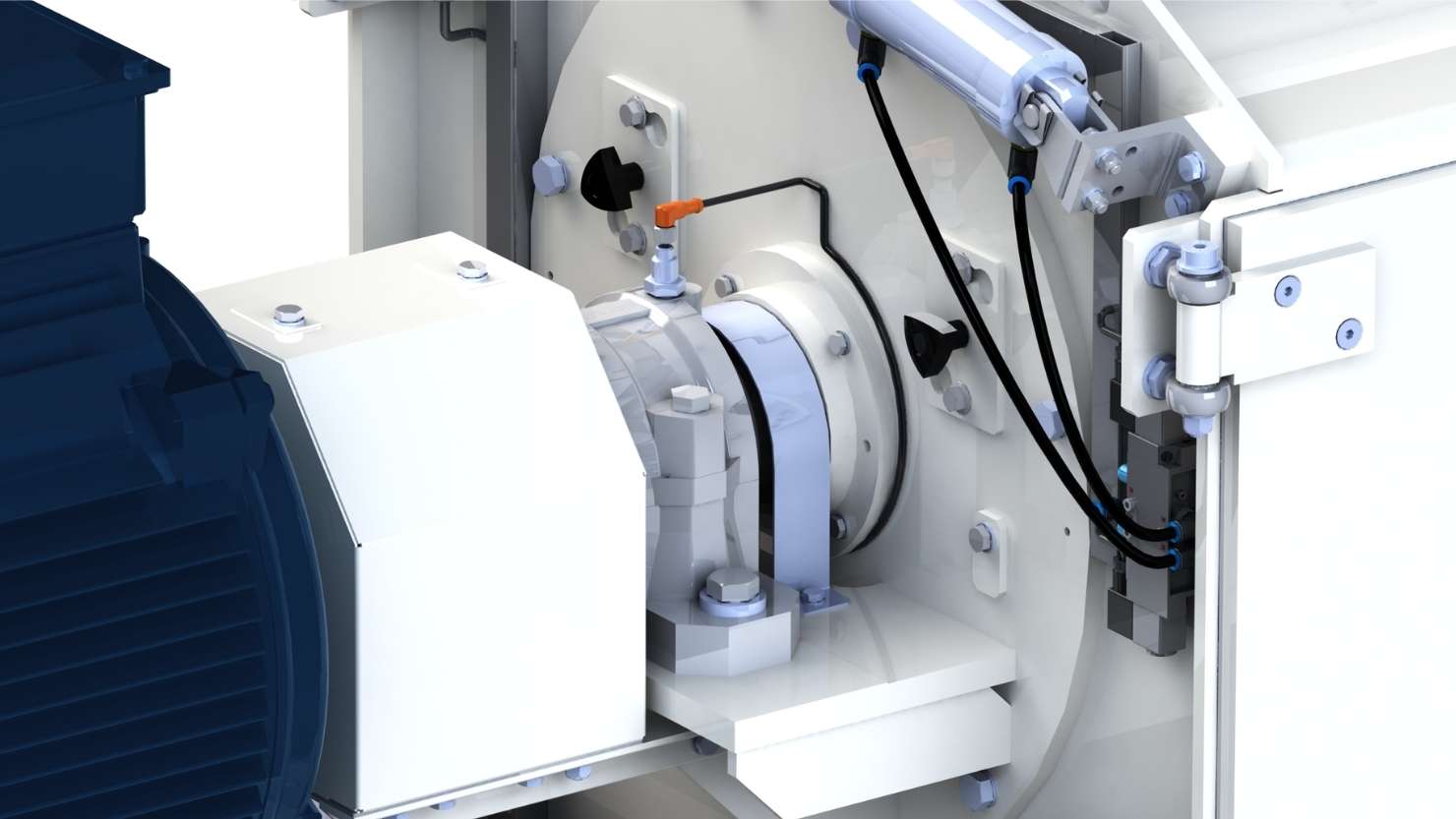

Lagertemperatur-Überwachung
Technische Daten
| Maschinentypen | VDK 4 | VDK 5 | VDK 7 | VDK 9 | VDK 13 |
| Mahlkammmerdurchmesser (mm) | 680 mm | 680 mm | 680 mm | 680 mm | 680 mm |
| Siebbreite (mm) | 400 mm | 520 mm | 760 mm | 1000 mm | 1240 mm |
| Mahlraumfläche (m²) | 0.62 m² | 0.80 m² | 1.18 m² | 1.54 m² | 1.90 m² |
| Maße und Gewichte | |||||
| Läng*e x Breite x Höhe (ca. mm) | 2010 x 1220 x 1195 mm | 2210 x 1220 x 1195mm | 2610 x 1220 x 1195 mm | 3010 x 1220 x 1195 mm | 3250 x 1220 x 1195 mm |
| Gewicht ohne Motor (ca. kg) | 1350 kg | 1400 kg | 1550 kg | 1800 kg | 2000 kg |
| Antrieb | |||||
| Motorgröße (kW) | 30 – 75 kW | 75 – 110 kW | 110 – 160 kW | 132 – 200 kW | 160 – 250 kW |
| Drehzahl 50 Hz/60 Hz (1/min) | 1500/1800 | 1500/1800 | 1500/1800 | 1500/1800 | 1500/1800 |
| Drehzahl mit Frequenzumrichter 30-60 Hz (1/min) | 1800 – 3600 | 1800 – 3600 | 1800 – 3600 | 1800 – 3600 | 1800 – 3600 |
