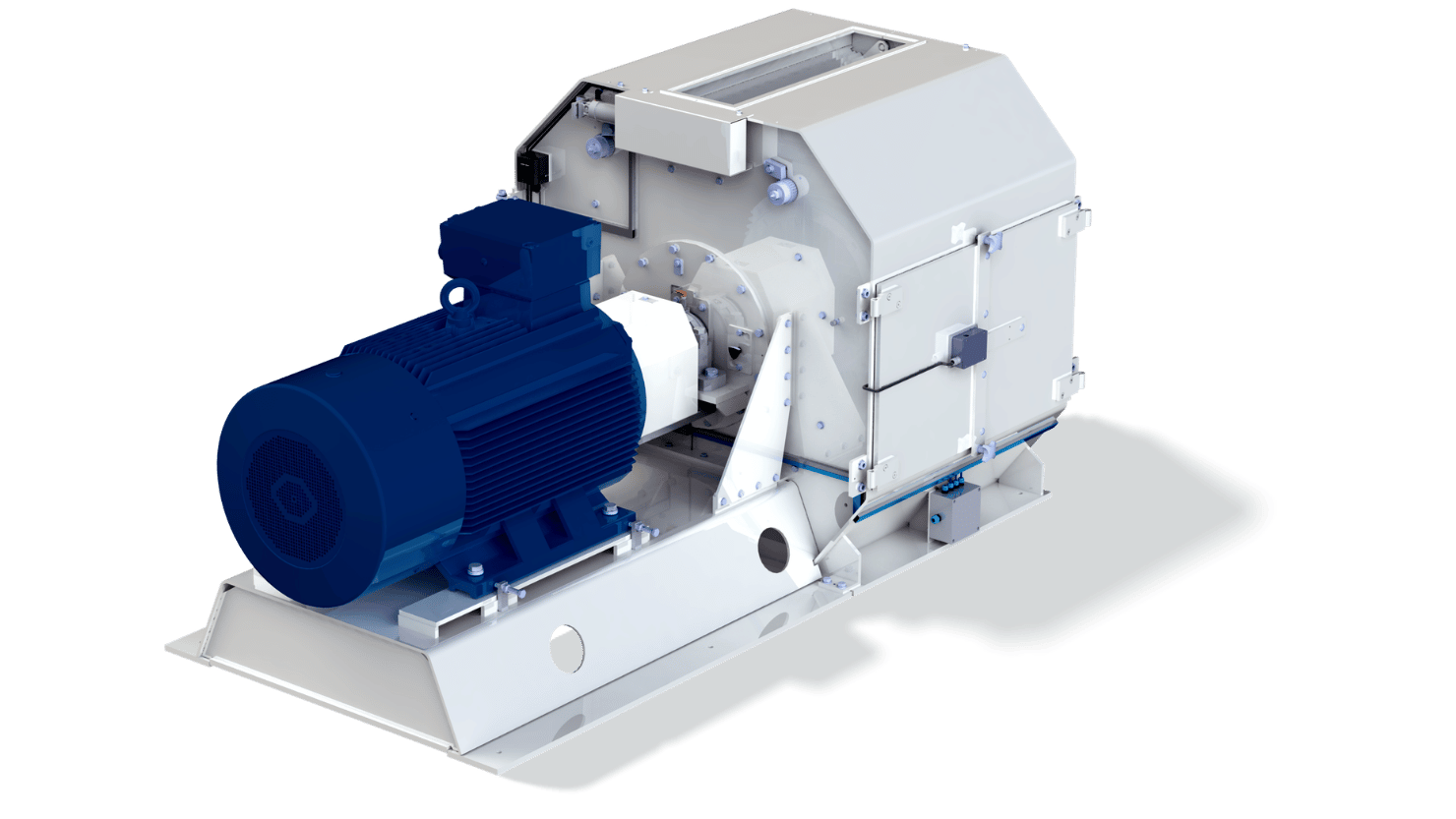

Hammermühle GD
Das Kraftpaket für maximale Leistung
- Universalmühle für eine Vielzahl von Anwendungen
- Ideal für mittlere bis hohe Durchsätze
- Schneller und einfacher Siebwechsel im Stillstand
- Schneller Schlägerwechsel dank Rotor mit Trägersystem
Empfohlene Lösung
Mögliche Lösung
Für hohen Durchsatz
Die Großraum-Hammermühle GD eignet sich für den Einsatz in der Mischfutterherstellung, der Ethanol-Industrie, der Holzwirtschaft sowie für die Vermahlung einer Vielzahl von weiteren Produkten. Durch die Ausführung als Großraummühle mit einem Durchmesser der Mahlkammer von 1200 mm und bei einer Breite von bis zu 1250 mm werden hohe Durchsatzleistungen erreicht.
Ihre Vorteile
Effiziente Vermahlung bei hohen Leistungen
- Optimierte Prallzone mit gepanzerten Prallplatten beidseitig vom Einlauf
- Universeller Einsatz von Fein- bis Grobvermahlung möglich
- Großer Mahlraum für hohe Leistungen
- Hohe Energieeffizienz durch besondere Rotorkonstruktion
- Für die Verwendung aller gängigen Sieblochungen geeignet
- Variables Kornspektrum über Änderung der Schlägerumfangsgeschwindigkeit (bei Einsatz eines Frequenzumrichters), der Sieblochung und der Schlägerkonfiguration
Zuverlässiger Betrieb und lange Lebensdauer
- Robuste Stahl-Schweißkonstruktion für den industriellen Dauerbetrieb (24/7)
- Mahlraum ausgerüstet mit Verschleißelementen zum Schutz des Gehäuses, einfach zu wechseln
- Langlebige, optimierte Rotorkonstruktion, dynamisch gewuchtet, Betrieb in beide Drehrichtungen
- Zum Schutz der Siebe: Fremdkörperfangtasche für Störstoffe innerhalb der Mahlkammer
Hohe Verfügbarkeit bei geringen Stillstandzeiten
- Schneller und einfacher Schlägerwechsel durch Trägersystem, Schläger außerhalb der Mühle tauschbar
- Mit einem zweiten Satz Trägern ist die Maschine umgehend wieder einsatzbereit
- Rotor mit kurzer Auslaufzeit < 6 min ohne Bremse
- Weit öffnende Türen ermöglichen einen einfachen und schnellen Zugang zum Maschineninnenraum
- 4-teilige Siebsegmente ohne Rahmen, einfach und schnell segmentweise wechselbar
Hohe Sicherheit von Personal und Anlage
- Stillstandüberwachung mit Türsicherung
- Druckstoßfeste und flammendurchschlagsichere Ausführung (0,4 bar)
- ATEX-Ausführung gemäß Zone 21 (II 2 D) innen und Zone 22 (II 3 D) außen optional möglich

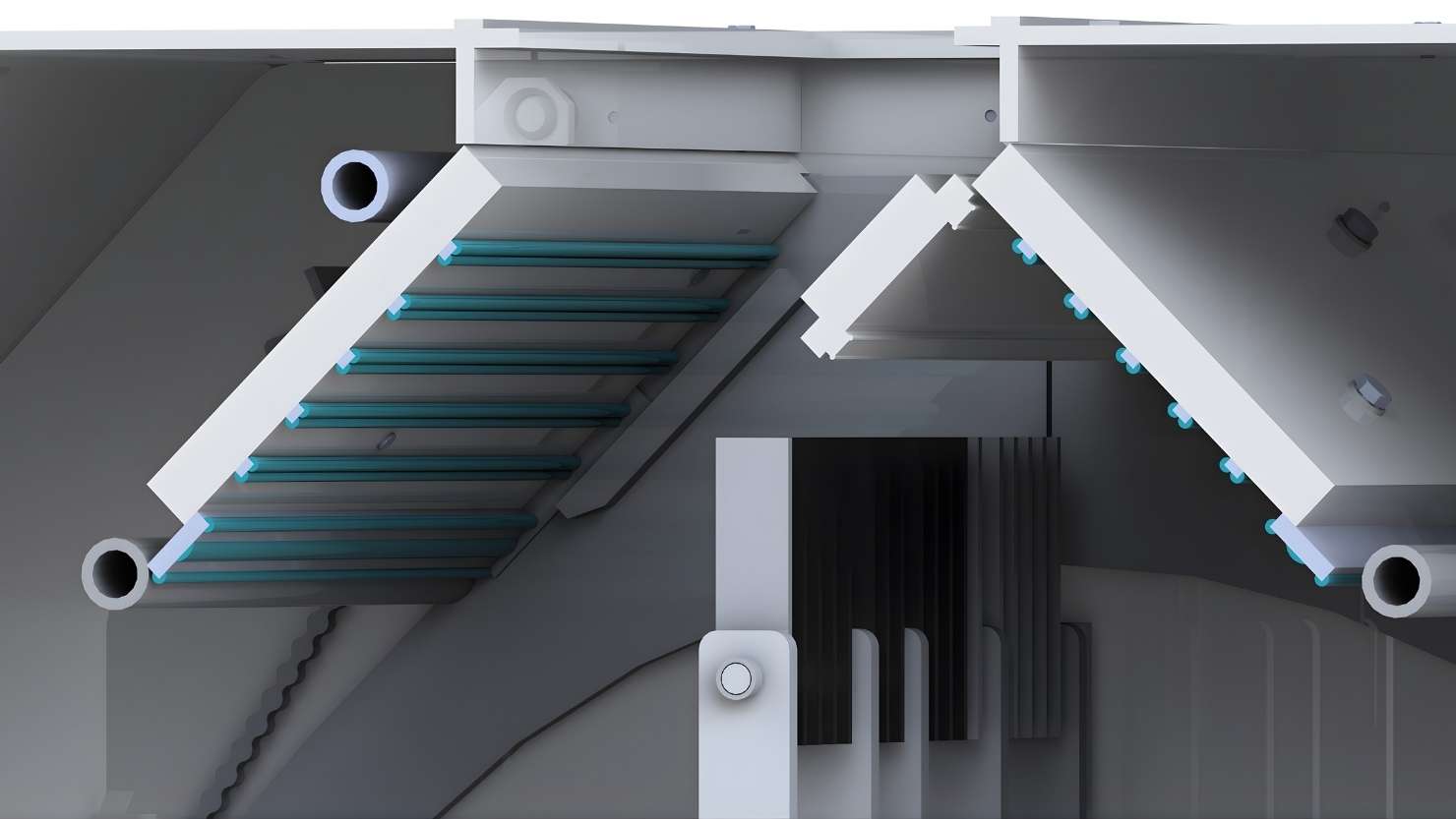

Gepanzerte Prallzone

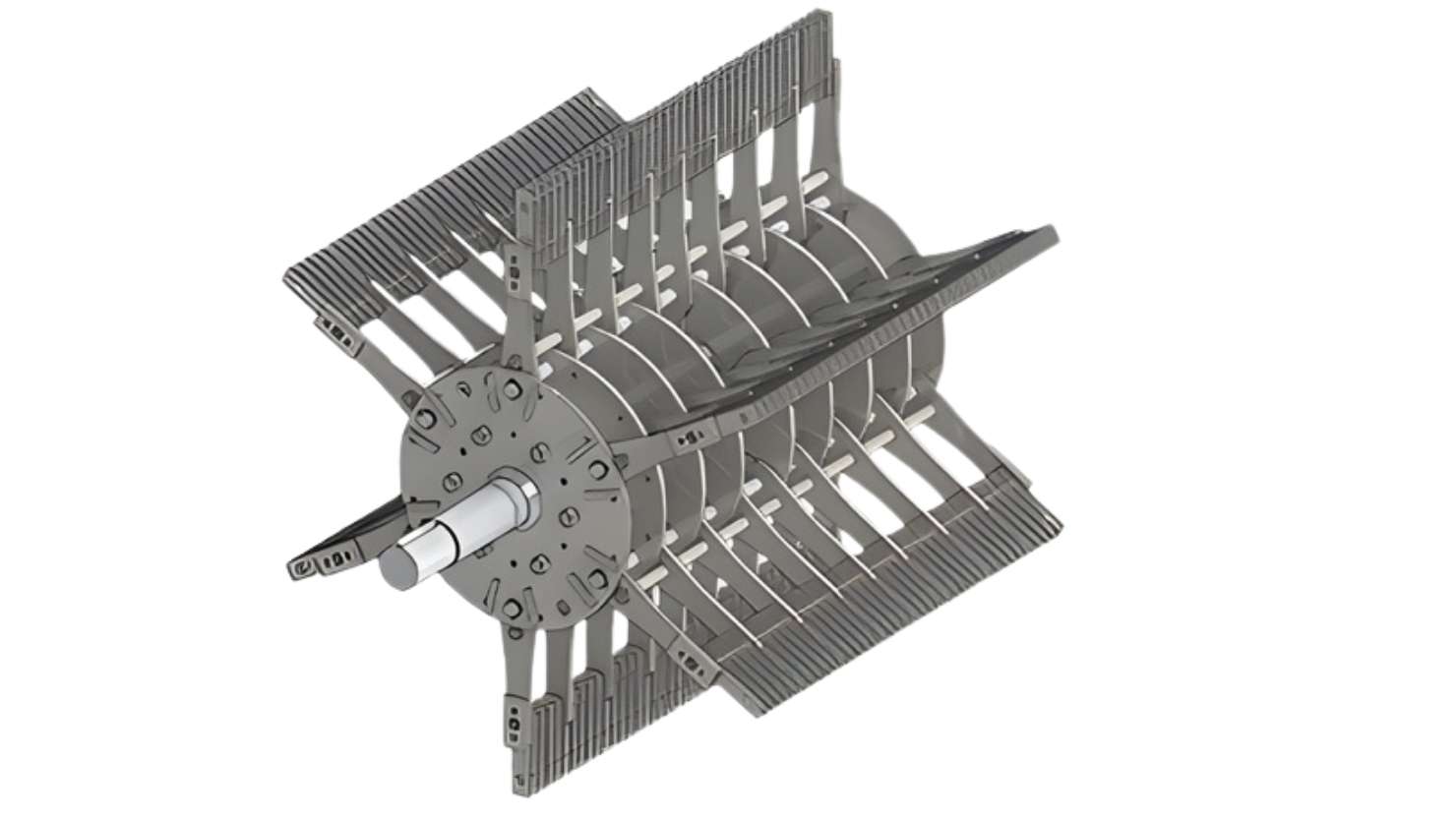

Spezielle Rotorkonstruktion

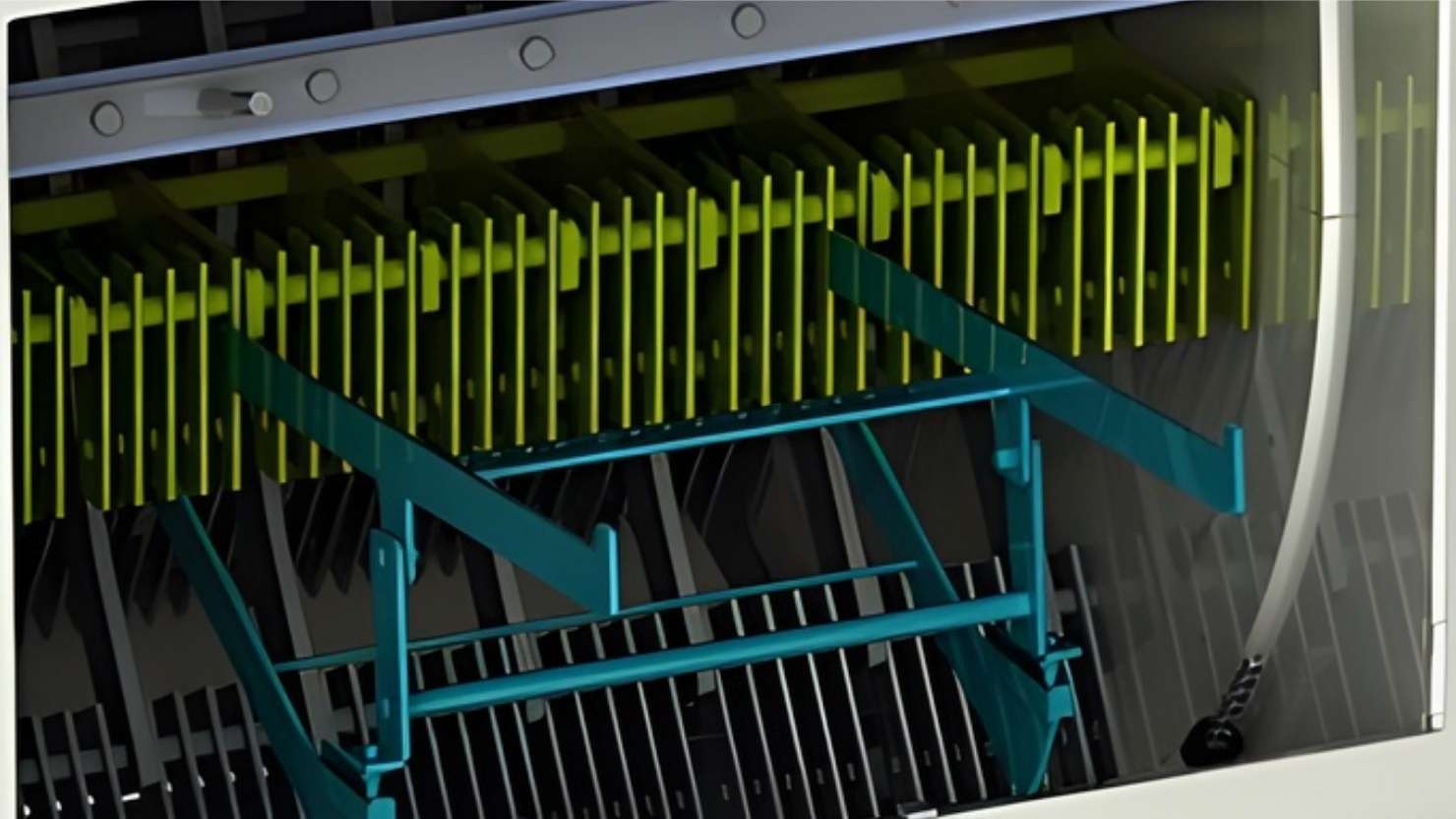

Träger-Wechselsystem zum schnellen und einfachen Schlägerwechsel

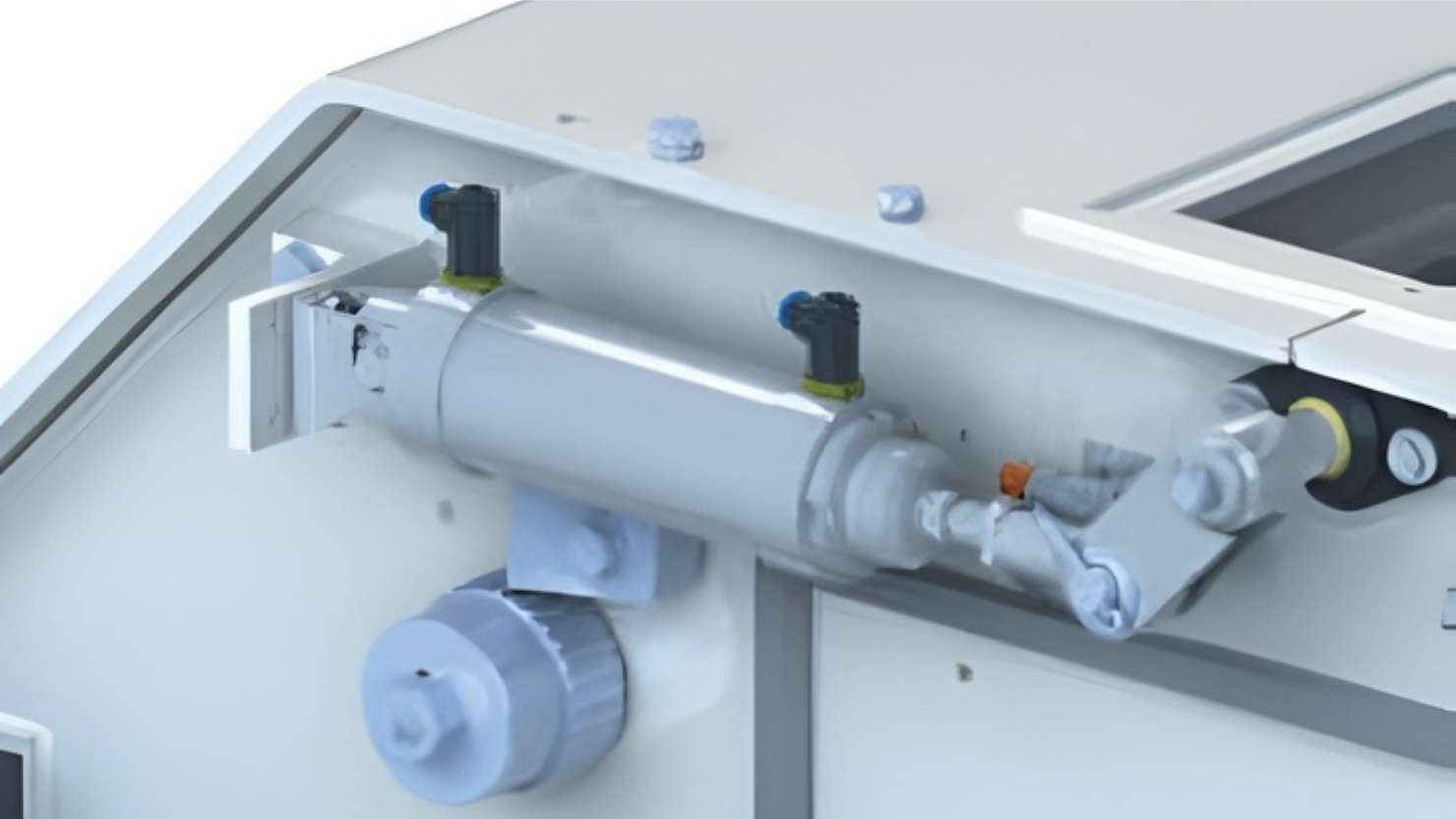

Pneumatische Umlenkung der Einlaufklappe (Option)

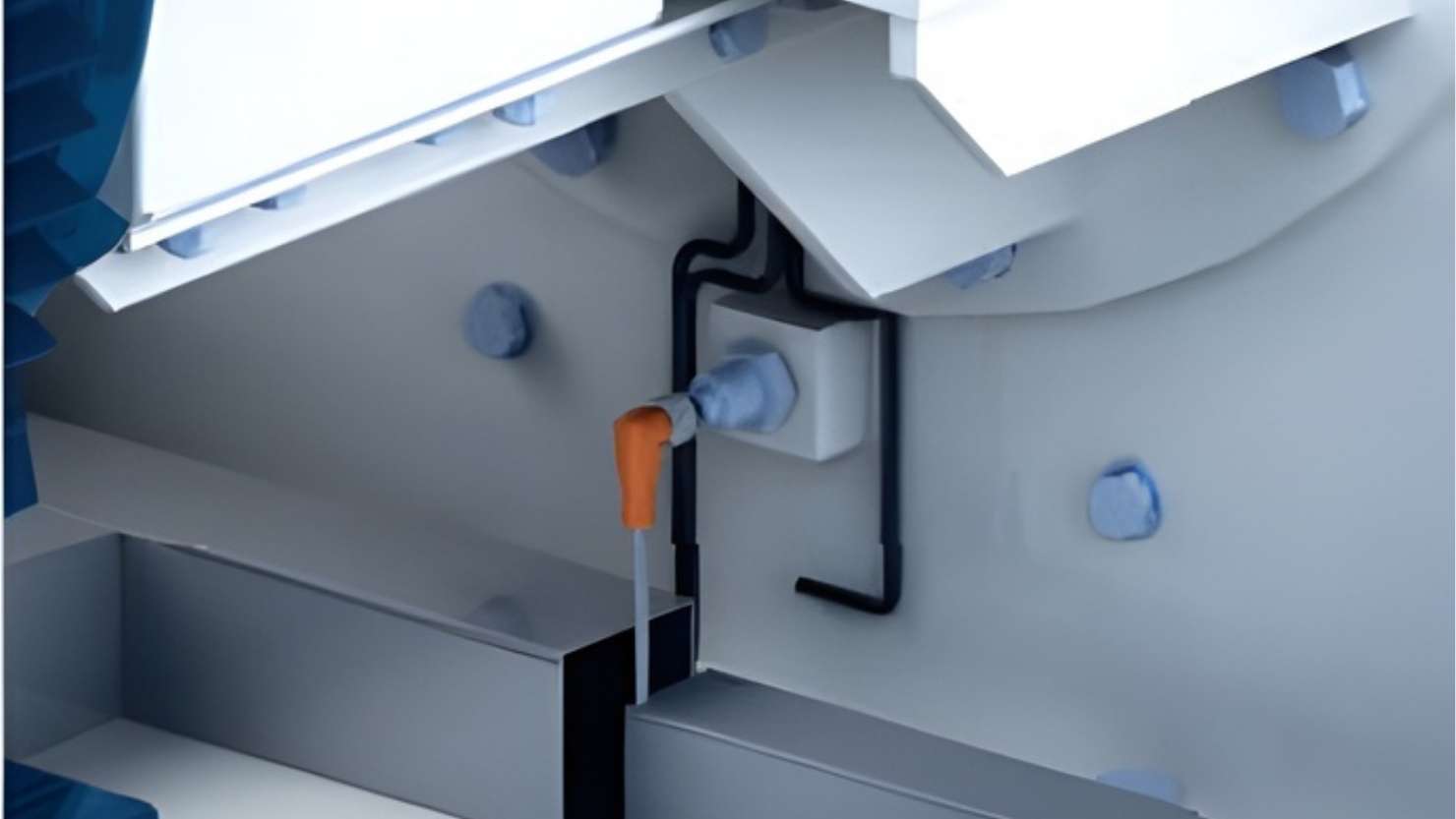

Mahlkammertemperatur-Überwachung

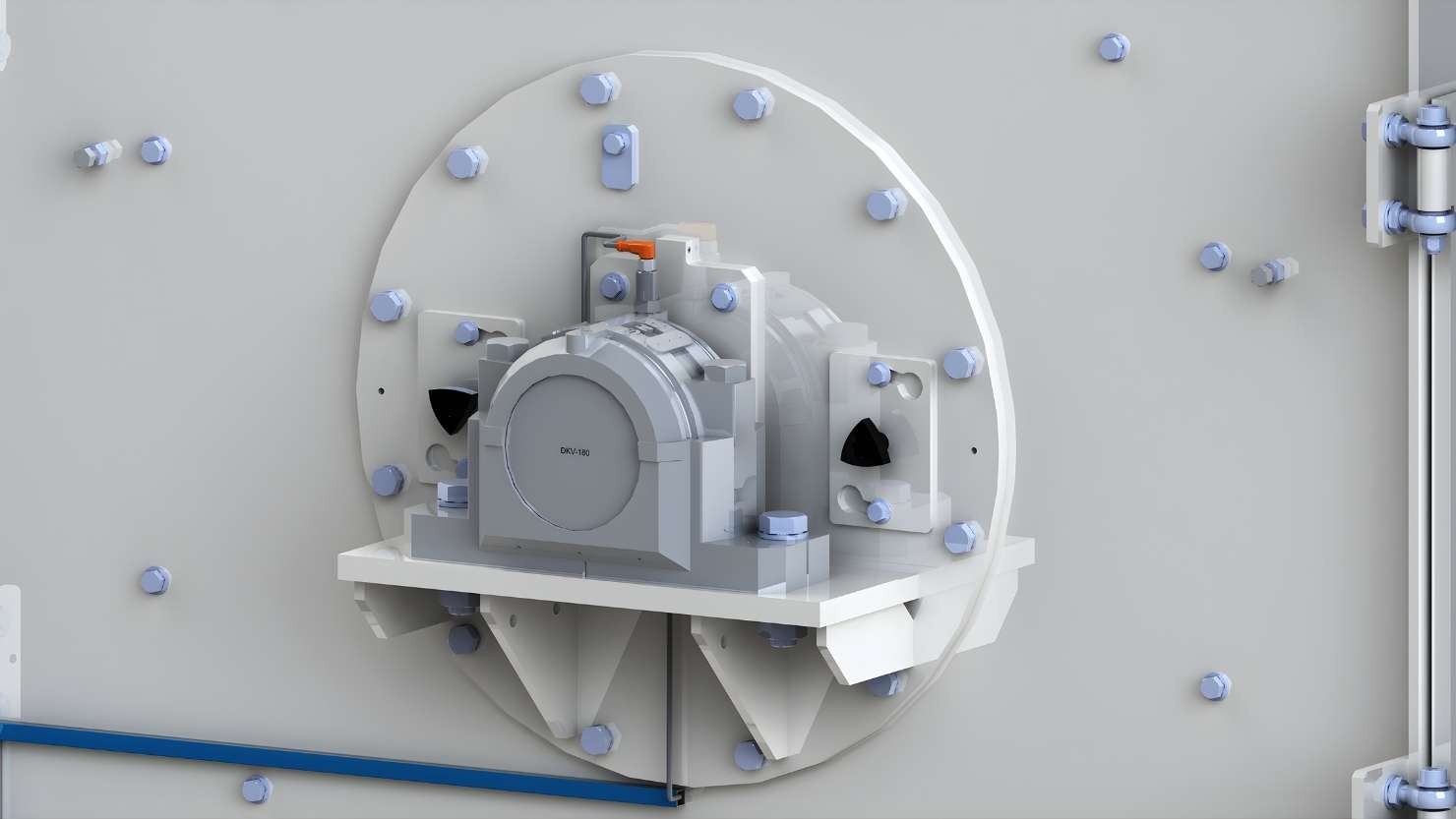

Lagertemperatur-Überwachung
Technische Daten
| Maschinentypen | GD 12 | GD 20 | GD 25 |
| Mahlkammmerdurchmesser (mm) | 1200 mm | 1200 mm | 1200 mm |
| Siebbreite (mm) | 640 mm | 1000 mm | 1250 mm |
| Mahlraumfläche (m²) | 1.84 m² | 2.88 m² | 3.60 m² |
| Maße und Gewicht | |||
| Läng*e x Breite x Höhe (ca. mm) | 2610 x 1600 x 16000 mm | 3050 x 1600 x 16000 mm | 3300 x 1600 x 16000 mm |
| Gewicht ohne Motor (ca. kg) | 1900 kg | 2400 kg | 2800 kg |
| Antrieb | |||
| Motorgröße (kW) | 160 – 250 kW | 250 – 355 kW | 355 – 450 kW |
| Drehzahl 50 Hz/60 Hz (1/min) | 1500/1800 | 1500/1800 | 1500/1800 |
| Drehzahl mit Frequenzumrichter 34-60 Hz (1/min) | 1000 – 1800 | 1000 – 1800 | 1000 – 1800 |
