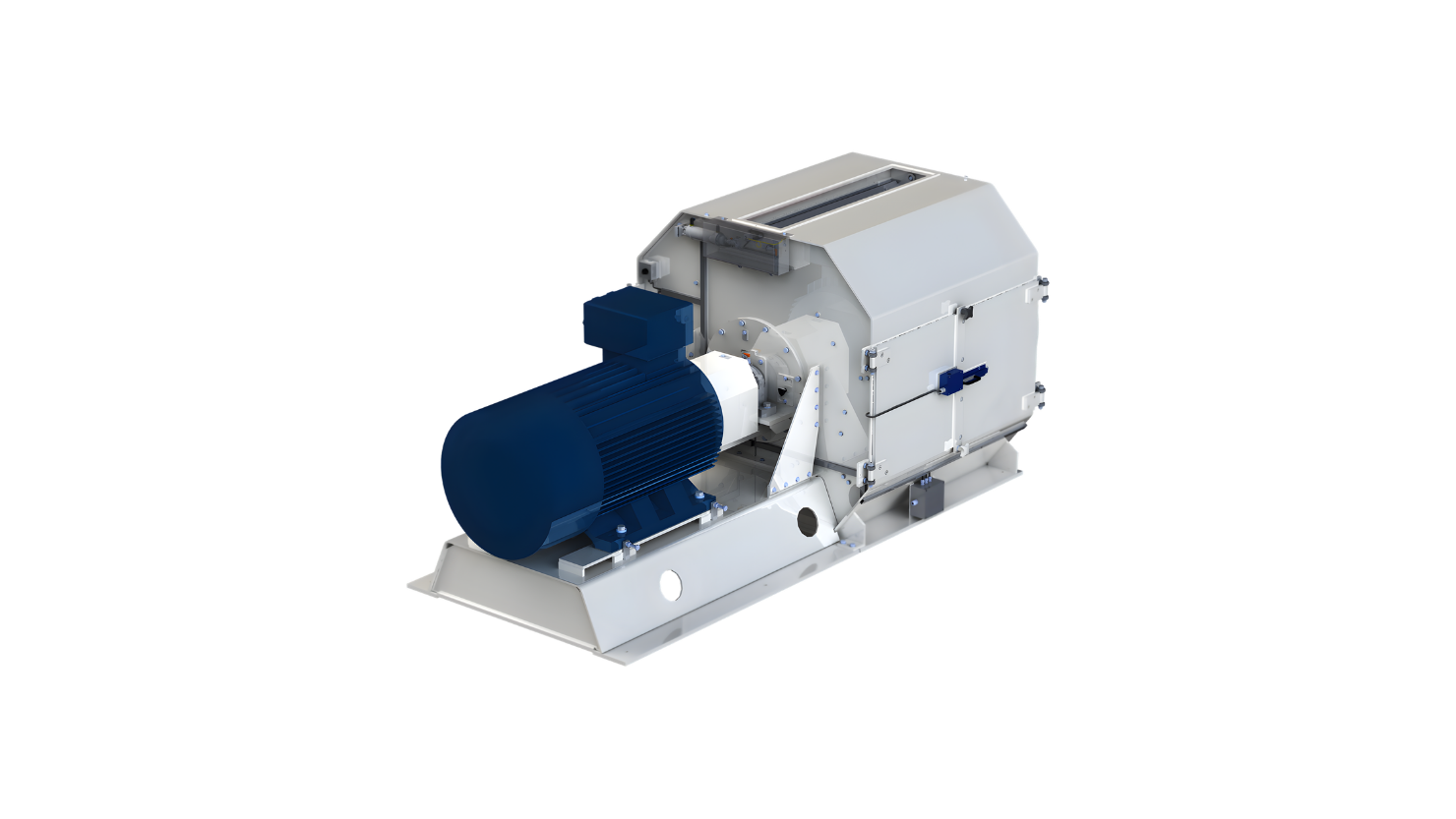

Hammermühle GDL
Die flexibelste und vielseitigste Tietjen-Mühle
- Ideal für häufig wechselnde Mahlparameter
- Ideal für mittlere bis hohe Durchsätze
- Schneller Schlägerwechsel mit Schlägerrahmensystem
Empfohlene Lösung
Mögliche Lösung
Unser Allrounder mit manuellem Siebwechsel im Leerlauf
Die Großraum-Hammermühle GDL eignet sich für den Einsatz in der Mischfutterherstellung, der Ethanol-Industrie, der Herstellung von Heimtiernahrung und Fischfutter sowie für die Vermahlung einer Vielzahl von weiteren Produkten. Durch die Ausführung als Großraummühle werden hohe Durchsatzleistungen erreicht. Besonderes Merkmal ist der einfache und schnelle Siebwechsel im Leerlauf durch herausziehbare Körbe, in denen die Siebe montiert sind.
Ihre Vorteile
Effiziente Vermahlung, hohe Leistungen und Flexibilität
- Optimierte Prallzone mit gepanzerten Prallplatten beidseitig vom Einlauf
- Universeller Einsatz von Fein- bis Grobvermahlung möglich
- Großer Mahlraum für hohe Leistungen
- Hohe Energieeffizienz durch besondere Rotorkonstruktion
- Schneller Siebwechsel erlaubt eine gezielte Strukturänderung des Mahlguts in wenigen Minuten
- Variables Kornspektrum über Änderung der Schlägerumfangsgeschwindigkeit (bei Einsatz eines Frequenzumrichters), der Sieblochung und der Schlägerkonfiguration
Zuverlässiger Betrieb und lange Haltbarkeit
- Robuste Stahl-Schweißkonstruktion für den industriellen Dauerbetrieb (24/7)
- Mahlraum ausgerüstet mit Verschleißelementen zum Schutz des Gehäuses, einfach zu wechseln
- Langlebige, optimierte Rotorkonstruktion, dynamisch gewuchtet, Betrieb in beide Drehrichtungen
- Zum Schutz der Siebe: Fremdkörperfangtasche für Störstoffe innerhalb der Mahlkammer
Hohe Verfügbarkeit bei geringen Stillstandzeiten
- Schneller und einfacher Schlägerwechsel durch Trägersystem, Schläger außerhalb der Mühle tauschbar
- Mit einem zweiten Satz Trägern ist die Maschine umgehend wieder einsatzbereit
- Rotor mit kurzer Auslaufzeit < 6 min ohne Bremse
- Weit öffnende Türen ermöglichen einen einfachen und schnellen Zugang zum Maschineninnenraum
- 6-teiliges Siebkorbsystem, je nach Anforderung oder Verschleißbild manuell schnell und einfach wechselbar (im Leerlauf)
Hohe Sicherheit von Personal und Anlage
- Stillstandüberwachung mit Türsicherung
- Druckstoßfeste und flammendurchschlagsichere Ausführung (0,4 bar)
- ATEX-Ausführung gemäß Zone 21 (II 2 D) innen und Zone 22 (II 3 D) außen optional möglich

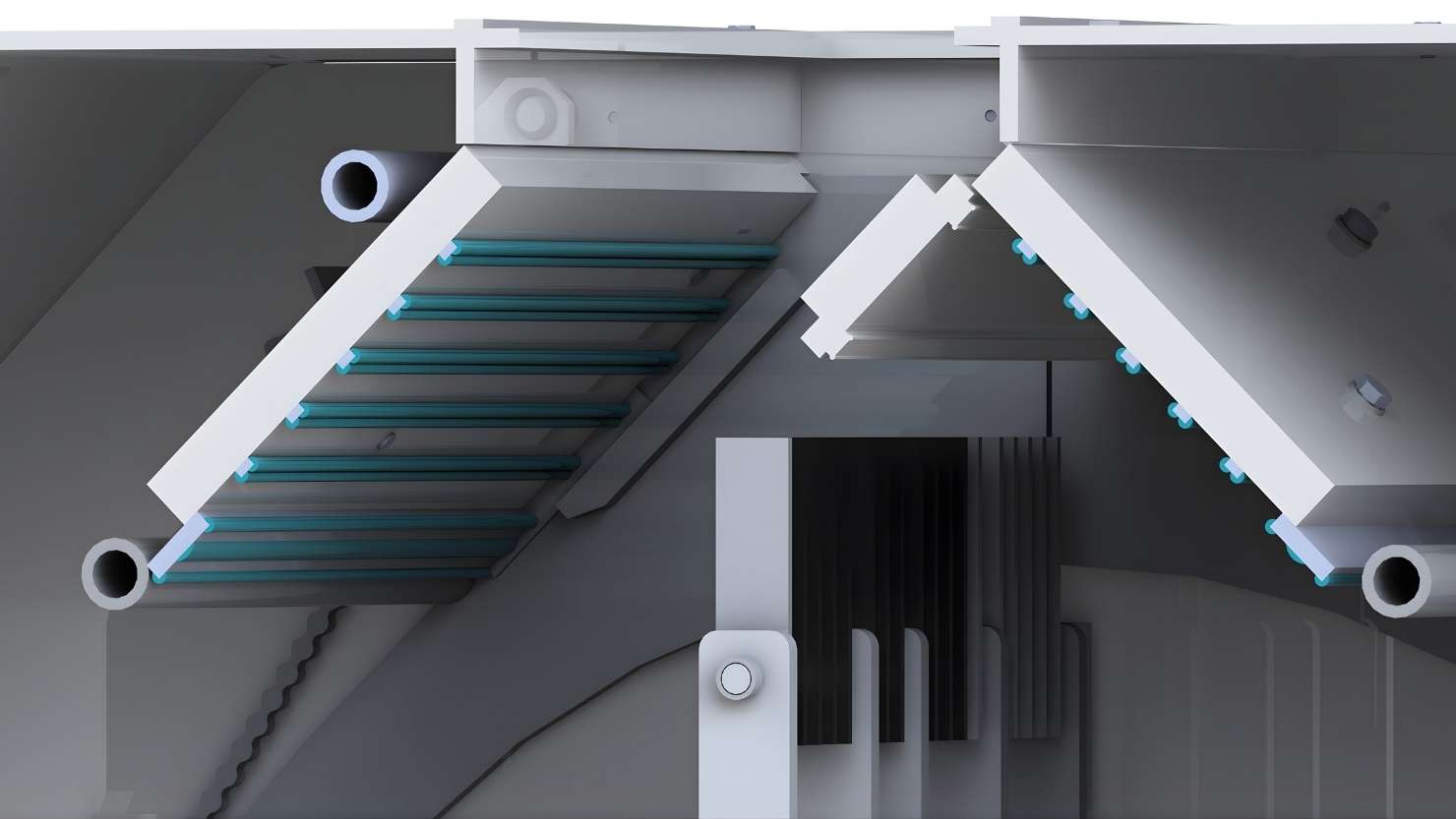

Gehärtete Prallflächen

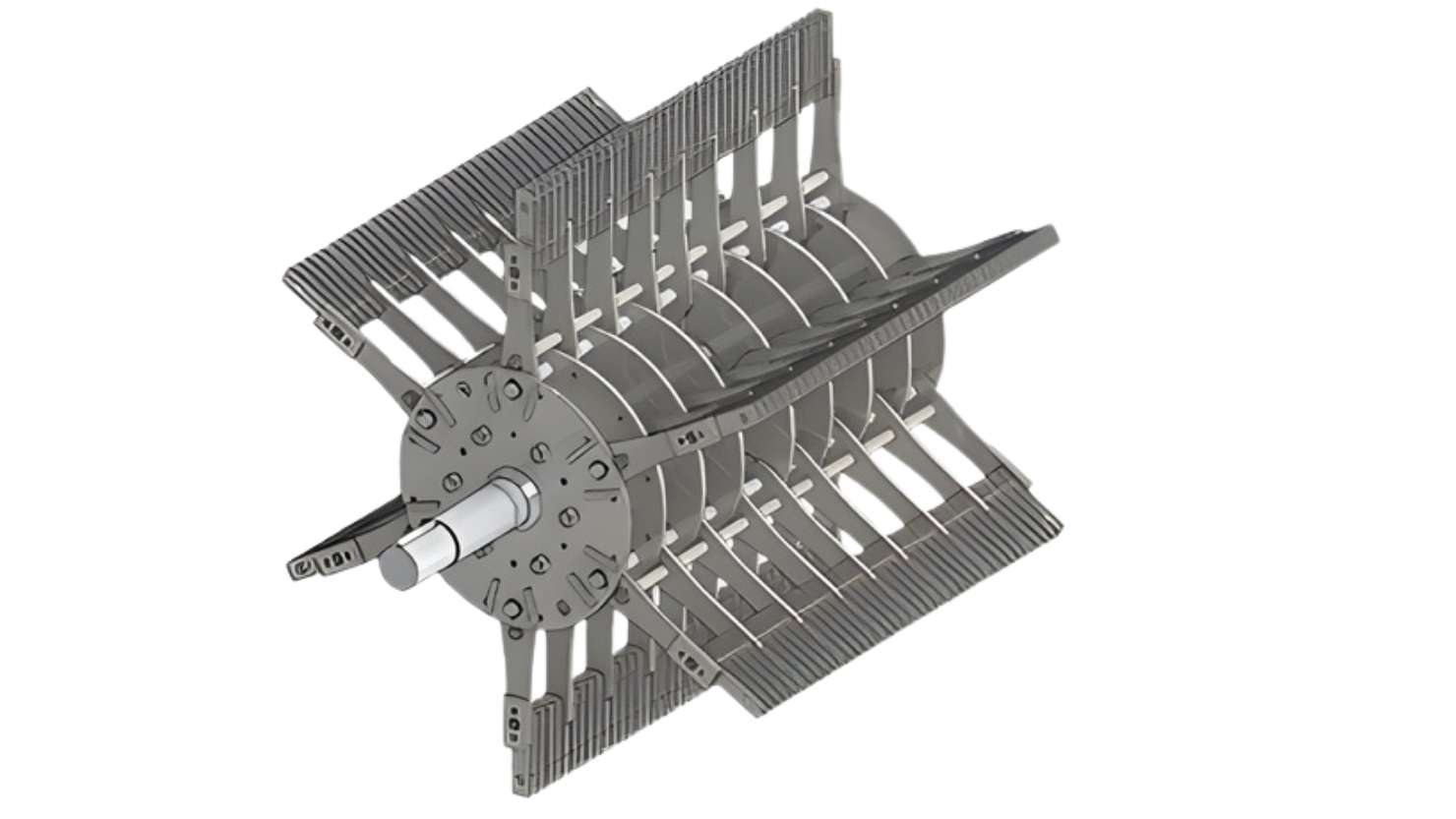

Spezielle Rotorkonstruktion

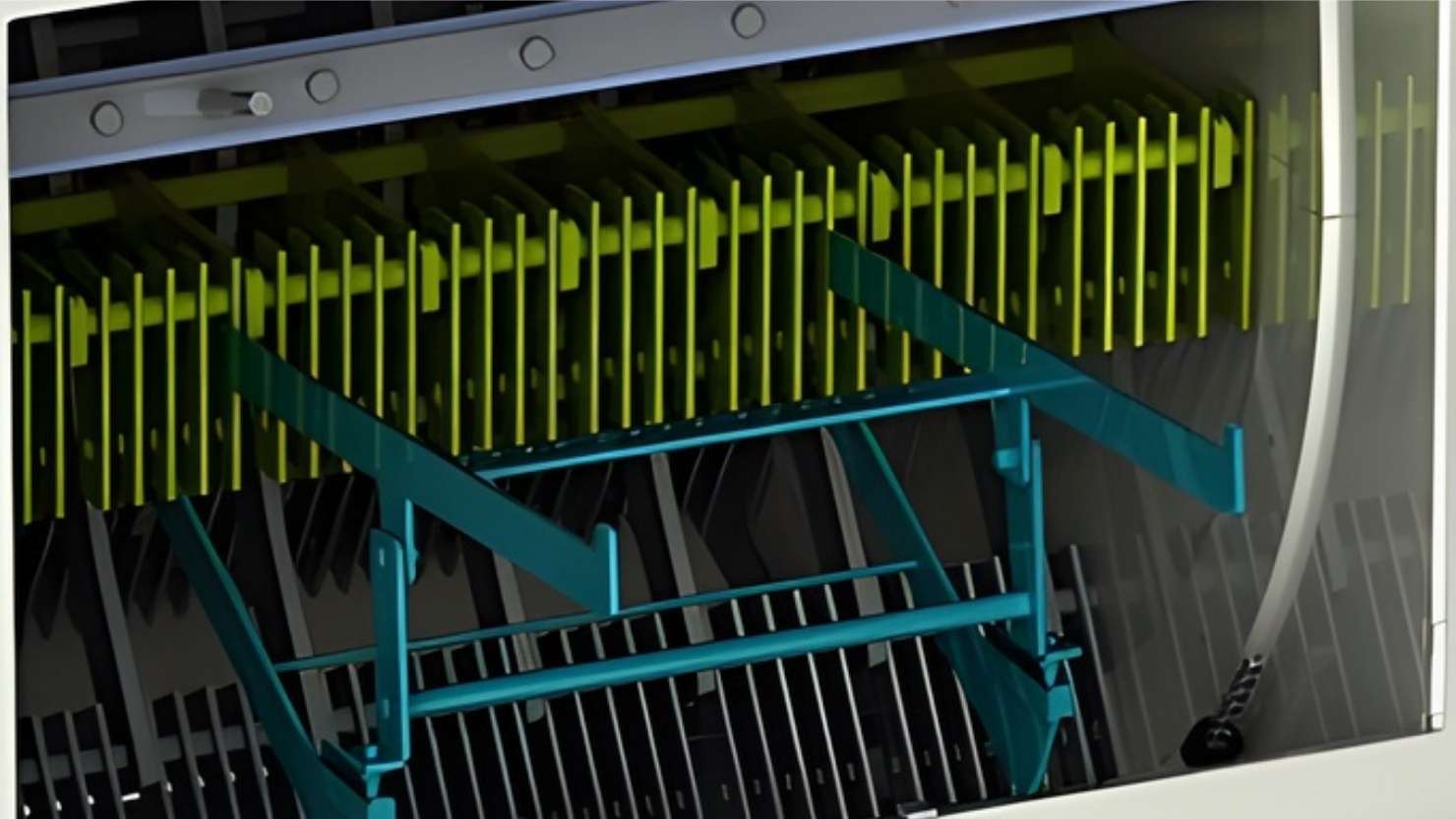

Träger-Wechselsystem zum schnellen und einfachen Schlägerwechsel

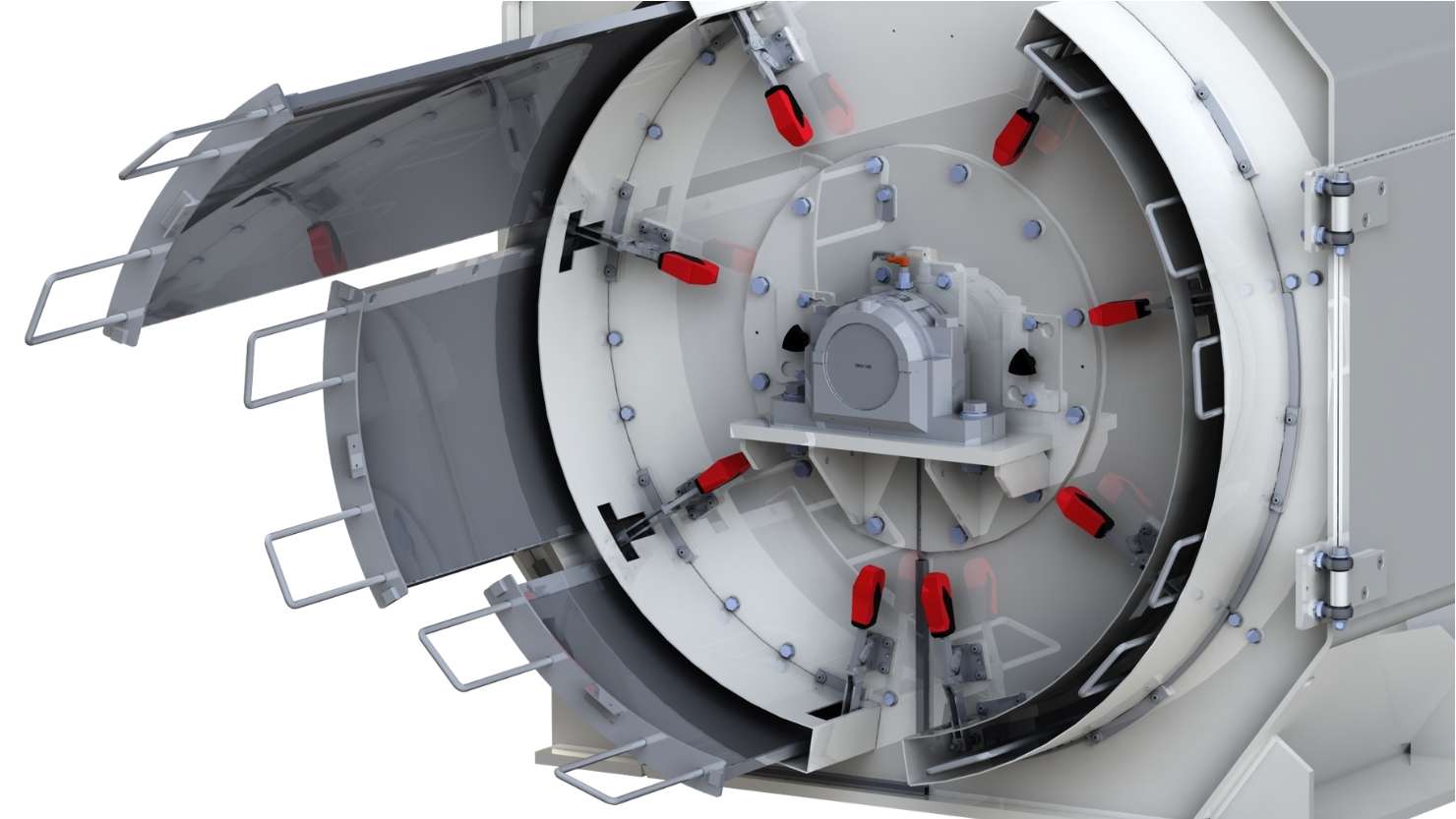

Siebe in Siebkörben für schnellen und einfachen Siebwechsel

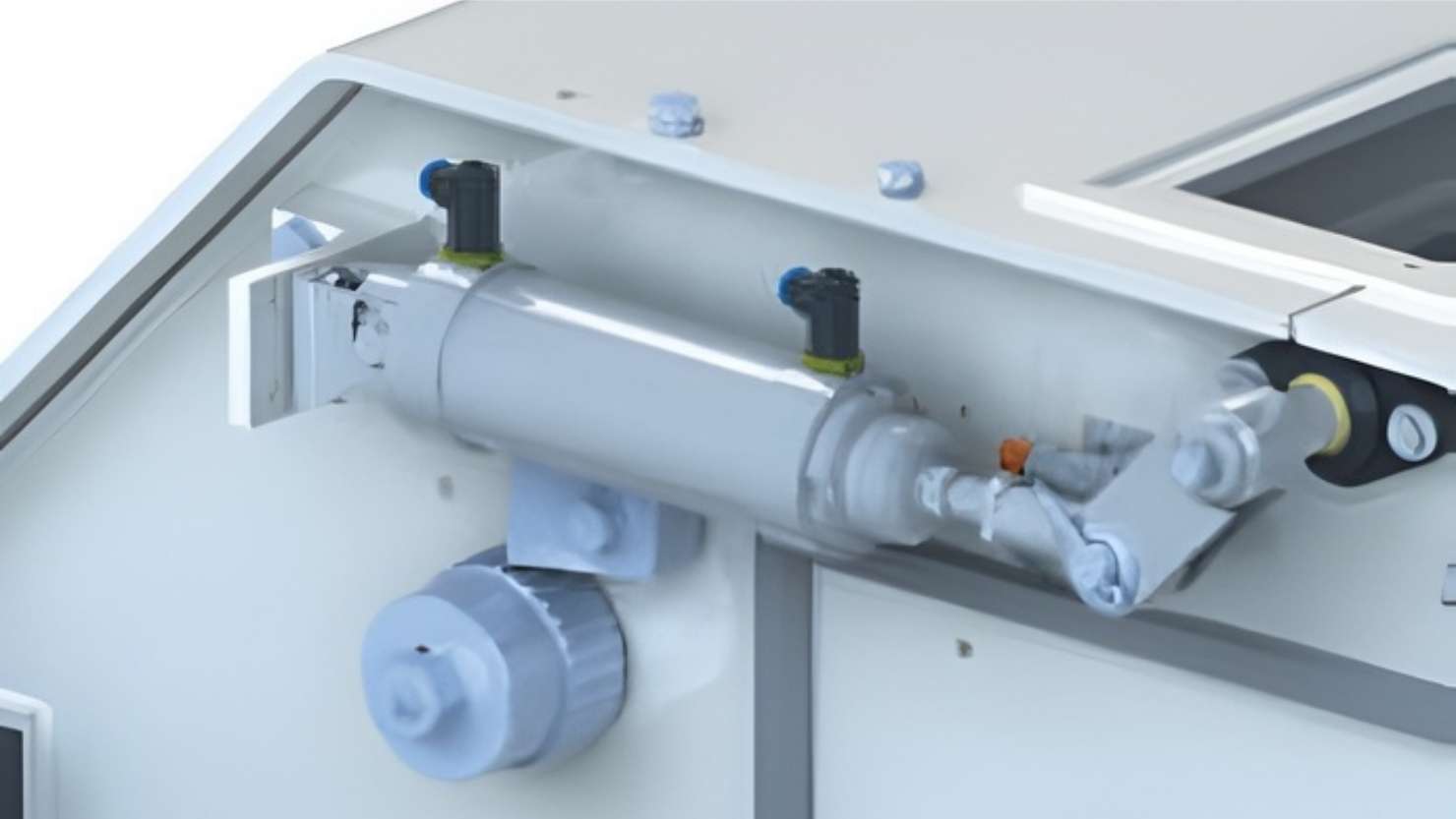

Pneumatische Umlenkung der Einlaufklappe (Option)

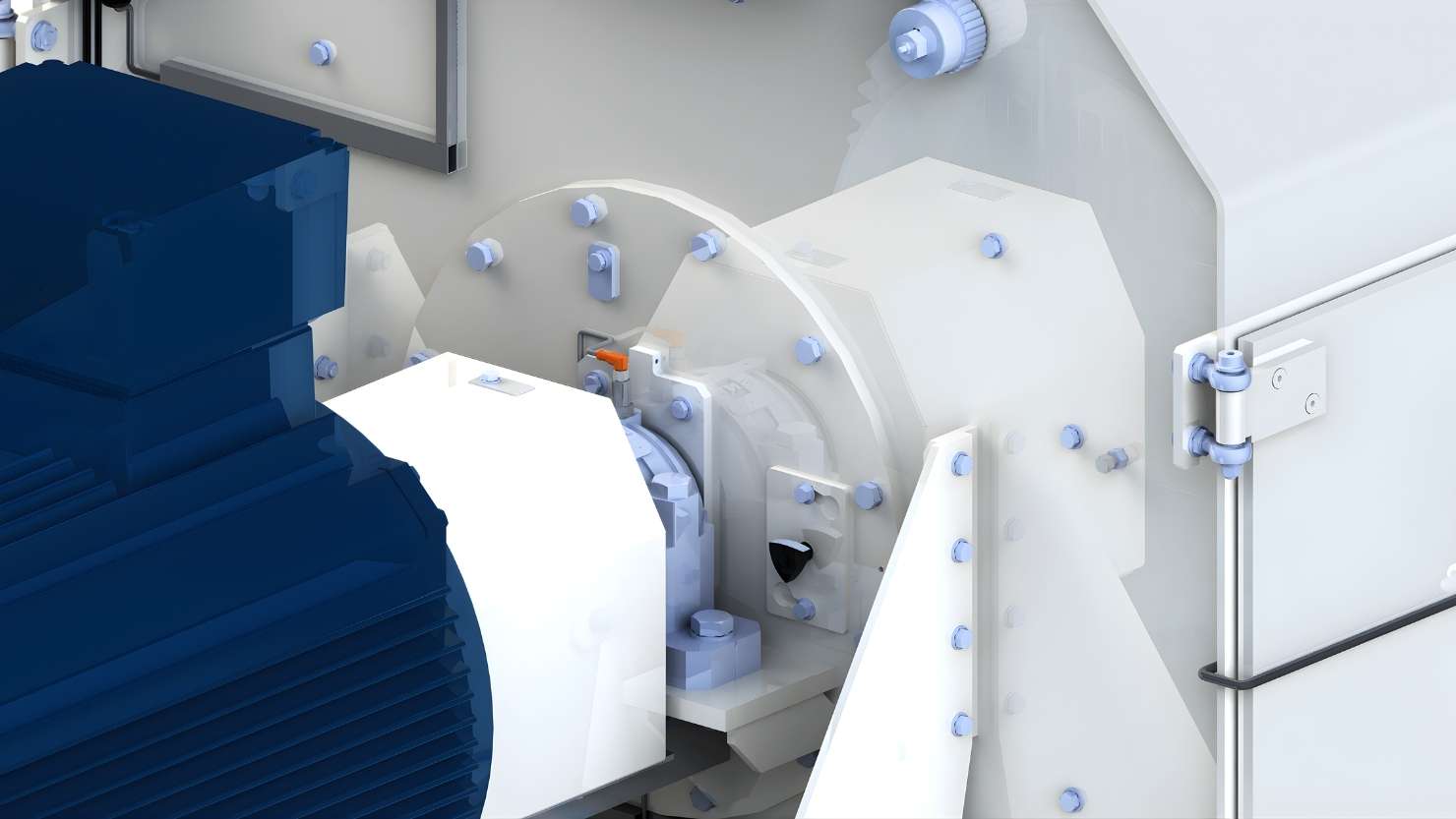

Lager- und Mahlkammer Temperaturüberwachung
Technische Daten
| Maschinentypen | GDL 12 | GDL 20 | GDL 25 |
| Mahlkammmerdurchmesser (mm) | 1200 mm | 1200 mm | 1200 mm |
| Siebbreite (mm) | 640 mm | 1000 mm | 1250 mm |
| Mahlraumfläche Mahlraumfläche (m²) | 1.84 m² | 2.88 m² | 3.60 m² |
| Maße und Gewicht | |||
| Länge* x Breite x Höhe (ca. mm) | 2630 x 1600 x 1600 mm | 3050 x 1600 x 1600 mm | 3300 x 1600 x 1600 mm |
| Gewicht ohne Motor (ca. kg) | 1950 kg | 2450 kg | 2900 kg |
| Antrieb | |||
| Motorgröße (kW) | 160 – 250 kW | 250 – 355 kW | 355 – 450 kW |
| Drehzahl 50 Hz/60 Hz (1/min) | 1500/1800 | 1500/1800 | 1500/1800 |
| Drehzahl mit Frequenzumrichter 34-60 Hz (1/min) | 1000 – 1800 | 1000 – 1800 | 1000 – 1800 |
