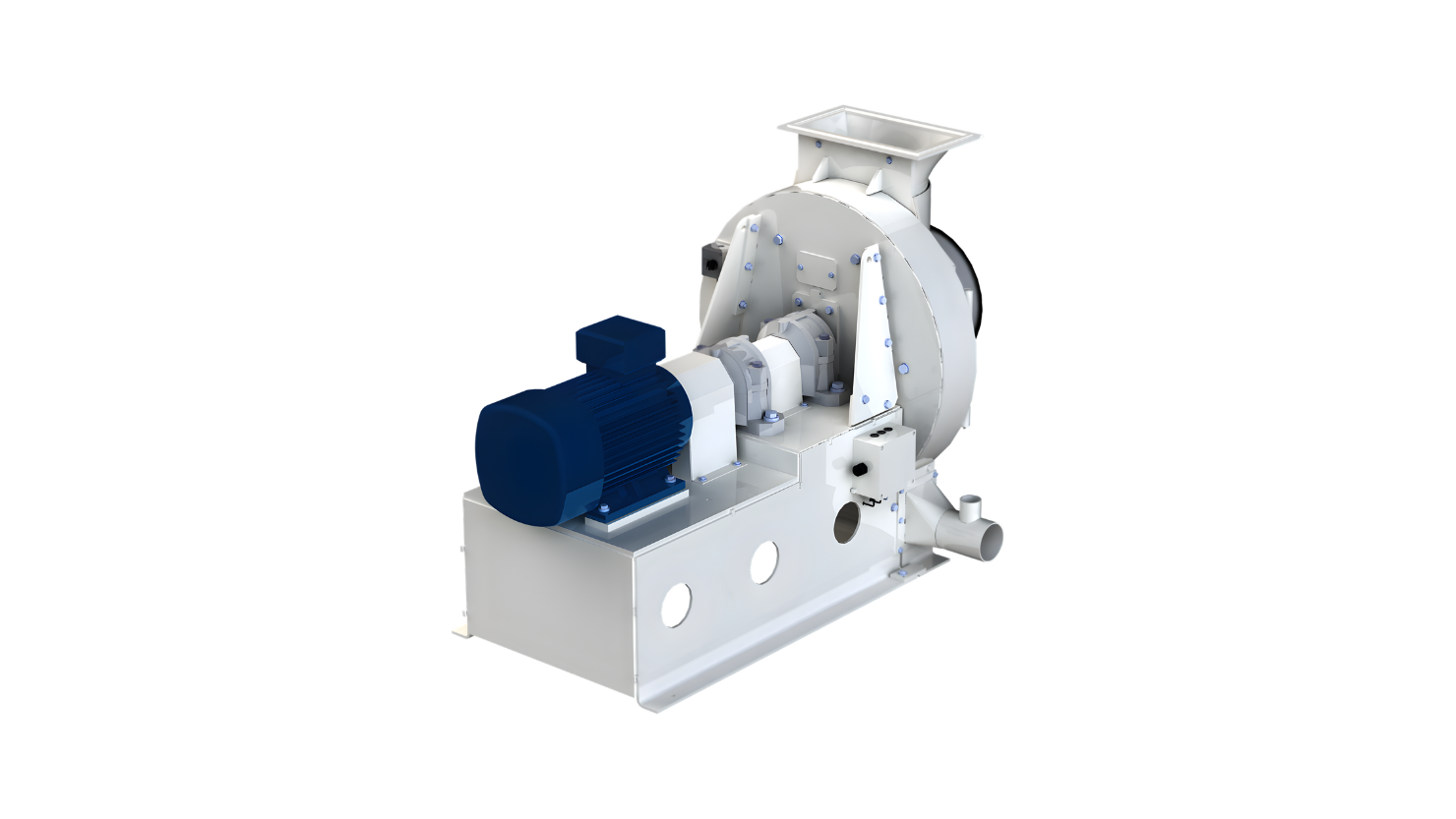

Hammermühle HM
Die kleine selbstfördernde Hammermühle
- Ideal für kleineren Durchsatz
- Selbstfördernde, pneumatische Förderung
- Förderweg bis zu 12 m nach der Mühle
- Keine zusätzliche Aspiration
- Schneller und einfacher Siebwechsel im Stillstand
Empfohlene Lösung
Mögliche Lösung
Die kleine, universelle Hammermühle
Die Hammermühle HM ist eine universelle und kleine Maschine zum Zerkleinern einer breiten Auswahl von Produkten wie Getreide, Mischfutter, Reinigungsabfälle, Fischmehl usw. Sie ist für die pneumatische Förderung des gemahlenen Produkts ausgelegt. Ein speziell konstruierter Rotor, ähnlich einem Gebläse, erzeugt einen starken Luftstrom für den Produkttransport durch die Mühle in einen Sichter. Die HM-Serie umfasst zwei Gehäusegrößen für Motorisierungen von 11 kW bis 45 kW Antriebsleistung.
Ihre Vorteile
Effizientes Mahlen mit pneumatischer Förderung
- Aspirationsluft wird vom Rotor selbst erzeugt
- Pneumatische Förderung des vermahlenen Produktes bis zu 12 m nach der Mühle
- Auslaufstutzen je nach Aufstellung wahlweise rechts oder links möglich
Zuverlässiger Betrieb und lange Haltbarkeit
- Robuste Stahl-Schweißkonstruktion für den industriellen Dauerbetrieb (24/7)
- Mahlraum ausgerüstet mit Verschleißelementen zum Schutz des Gehäuses, einfach zu wechseln
- Langlebige, optimierte Rotorkonstruktion, dynamisch gewuchtet
- Zum Schutz der Siebe: Fremdkörperfangtasche für Störstoffe innerhalb der Mahlkammer
Hohe Verfügbarkeit bei kurzen Ausfallzeiten
- Rotor mit kurzer Auslaufzeit < 6 min ohne Bremse
- Große Fronttür ermöglicht einen einfachen und schnellen Zugang zum Maschineninnenraum
- Sieb ohne Rahmen, einfach und schnell wechselbar
Hohe Sicherheit von Personal und Anlage
- Stillstandüberwachung mit Türsicherung
- Druckstoßfeste und flammendurchschlagsichere Ausführung (0,4 bar)
- ATEX-Ausführung gemäß Zone 21 (II 2 D) innen und Zone 22 (II 3 D) außen optional möglich

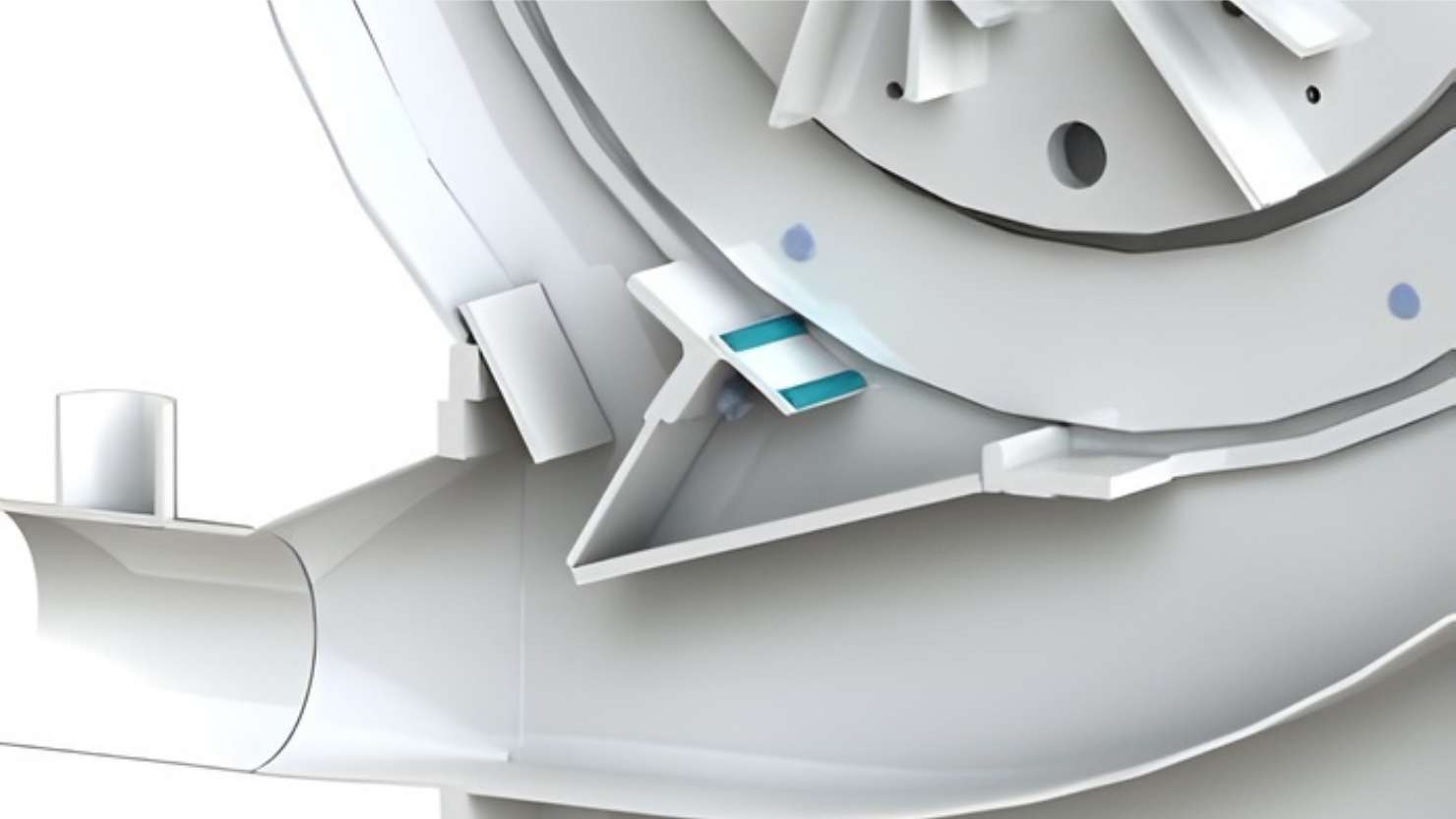

Fremdkörperfangtasche

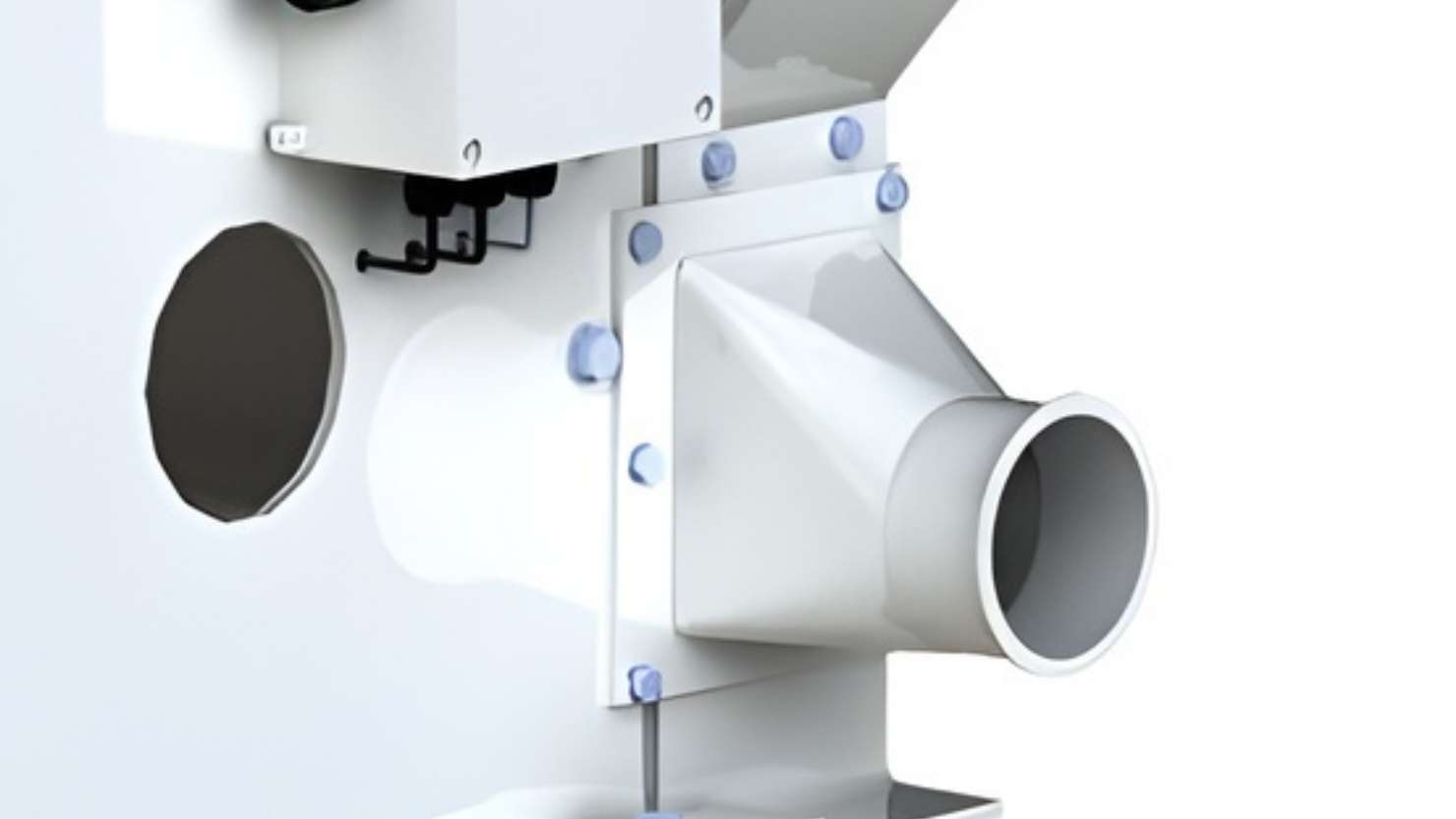

Auslaufstutzen mit Flansch

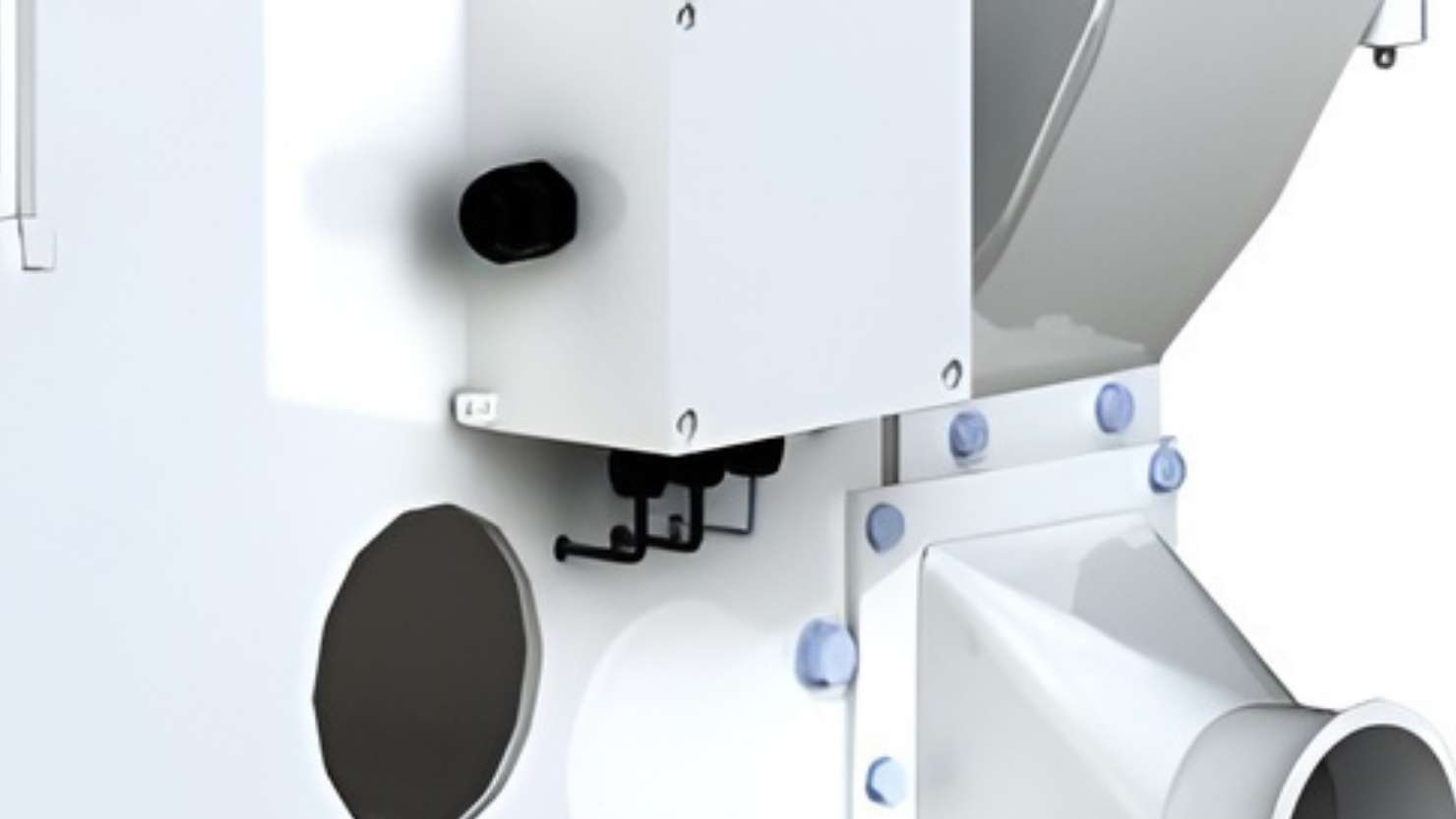

Mahlkammertemperatur-Überwachung

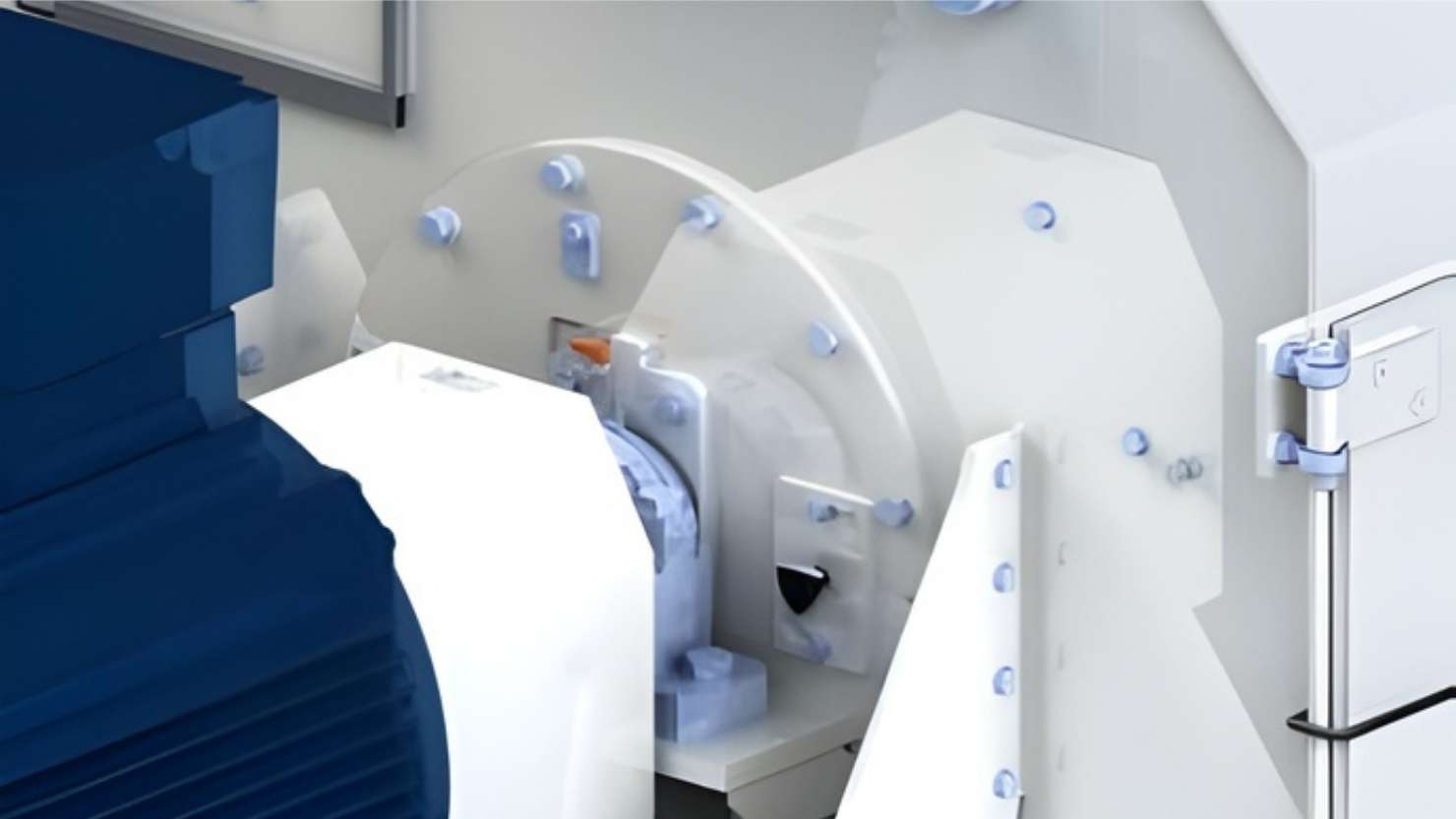

Lagertemperatur-Überwachung

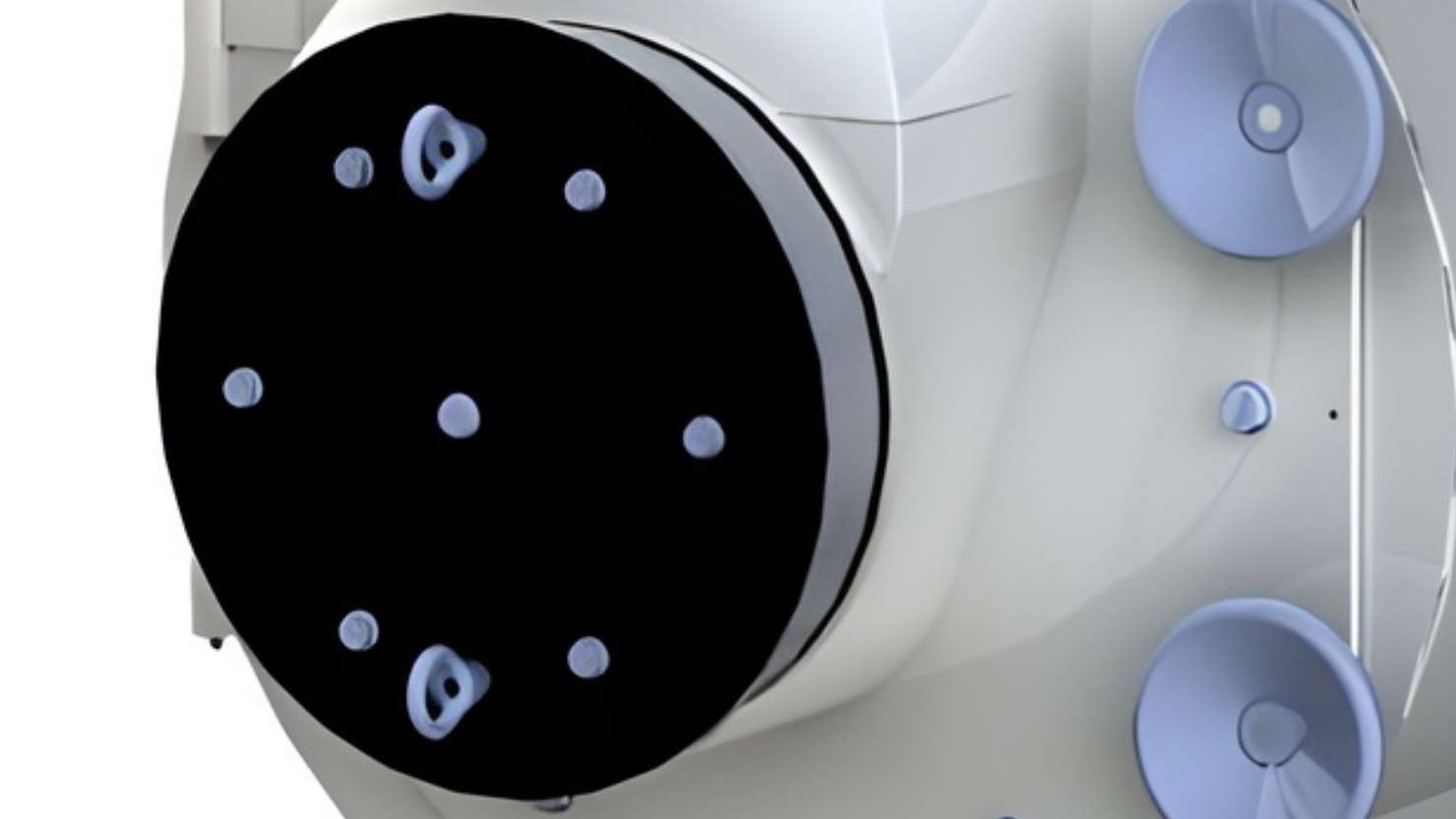

Explosionsentlastungsventil
Technische Daten
| Maschinentypen | HM 1 | HM 3 |
| Mahlkammmerdurchmesser (mm) | 700 mm | 700 mm |
| Siebbreite (mm) | 150 mm | 250 mm |
| Mahlraumfläche (m²) | 0.30 m² | 0.50 m² |
| Maße und Gewicht | ||
| Läng*e x Breite x Höhe (ca. mm) | 1550 x 900 x 1200 mm | 1900 x 900 x 1200 mm |
| Gewicht ohne Motor (ca. kg) | 500 kg | 610 kg |
| Antrieb | ||
| Motorgröße (kW) | 11 – 22 kW | 22 – 45 kW |
| Drehzahl 50 Hz/60 Hz (1/min) | 3000/3600 | 3000/3600 |
| Drehzahl mit Frequenzumrichter 30-60 Hz (1/min) | 1800 – 3600 | 1800 – 3600 |
